Alpha混合的终极指南

在渲染项目中时常需要处理颜色混合、色彩空间、预乘和非预成空间等基本问题。处理不好这些问题会导致渲染时 出现黑边、白边、过爆、过暗等瑕疵。另外有很多优秀的文章也讲述了这些问题, 如:

1. Alpha compositing, OpenGL blending and premultiplied alpha
2. Pre or not Pre

Gotcha

1. 预乘和非预乘是两个颜色空间。
2. 无论预乘还是非预乘都是用Poter-Duff混合理论:

• 预乘 $rgb_{out}^{premul} = rgb_{src}^{premul} + rgb_{dst}^{premul} * (1 - a_{src})$
• 非预乘 $rgb_{out}^{straight} = rgb_{src}^{straight} * a_{src} + rgb_{dst}^{straight} * (1 - a_{src})$

3. 假定3 Pass的混合 $Blend(Blend(A, B), C)$
4. 预乘和非预乘经过混合后在数值上不完全等价, 也就是说:

• 在预乘空间缓存制作的数字资产 $M = PremulBlend(A, B)$,
• 放到非预乘空间完成剩下的混合结果 $Out = StraightBlend(P1, M)$, 和
• 放到预乘空间下完成剩下的混合结果 $Out = PremulBlend(P1, M)$
• 即使做了正确的解预乘/预乘, 两个的结果不是严格一样的

在这篇文章中我讲从最基本的物理/数学公式开始, 逐步介绍如何在 shader 中正确处理此类问题。

RGB 和 Alpha

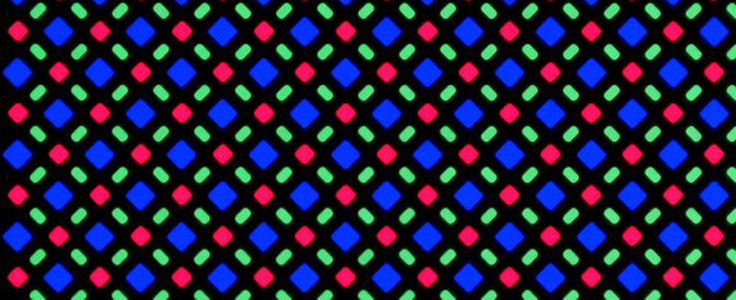

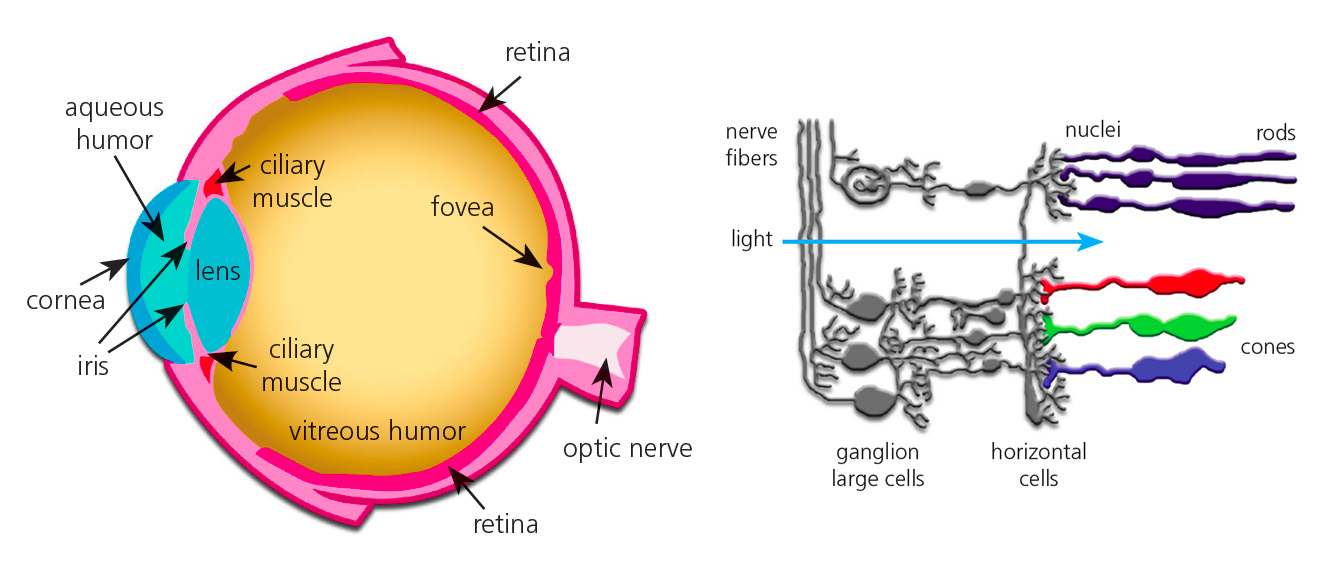

在计算机图形学中, 我们通常使用RGB色彩空间来表示颜色。RGB色彩空间是一个三维空间, 其中每个轴代表一个颜色通道。 RGB之所以被广泛使用, 是因为RGB直接对应于人类视觉系统的三种颜色感受器, 也同时直接对应LED显示器的三种发光颜色。

当然, 由于人眼对颜色的感知是非线性的, 显示硬件也有自己的特性, 所以在送给显示器之前, 我们需要对RGB进行一些处理。 一种标准的处理方式是将线性RGB转换为 sRGB (standard-RGB), 这样可以使颜色在显示器上更加接近人眼的感知。

需要格外注意的是, sRGB 不是一个线性空间, 这意味着在 sRGB 空间中的颜色混合和计算是不同于线性空间的。我们接下 来的所有讨论都会建立在线性RGB空间上, 在实际引用中, 需要根据具体情况进行转换。

唯一的真理

我们首先需要把alpha混合的数学公式和其中各个参数的物理意义搞明白, 这是后续讨论的基础, 也是我们正确处理问题 时所依赖的唯一真理。

其中

• 计算发生在非预乘空间
• $rgb$ 代表色值, 也就是rgb三个灯光的强度
• $a$ 代表不透明度, 可以理解为rgb灯光整体的强度

预乘空间

将上面的公式2重新整理下, 可以得到如下形式:

不难发现, 上面的公式中, 无论是$res$, $src$ 还是 $dst$, 都分别与自己的 $alpha$ 相乘了。我们将 $rgb$ 乘以 $alpha$ 的操作称为预乘, 重新整理公式, 可以得到如下形式:

上式被称为预乘空间的混合公式。在预乘空间中, 混合公式变得更加简单, 且在混合过程中能够节省3次乘法运算, 提升性能。

预乘与非预乘

假设 $c_s$, $a_s$, $c_d$, $a_d$ 分别代表源颜色、源alpha、目标颜色、目标alpha, 都非预乘。

从预乘出发

glBlendFunc 设置如下:

上式中因为我们在预乘空间混合, 所以结果在后续处理中也会被认为是预乘空间, 因此是 $(1)$ 式左侧是 $c_{r_1} \cdot a_{r_1}$ 而不是 $c_{r_1}$。

从非预乘出发

glBlendFunc 设置如下:

构造等式

即需要求证:

也就是:

代入两边：

左边（预乘）分子：$c_s + (1-a_s) c_d$

右边：$a_{out} (a_s rgb_s + (1-a_s) rgb_d)$

用 $c_s = a_s rgb_s, \quad c_d = a_d rgb_d, \quad a_{out} = a_s + (1-a_s) a_d$ 展开右边：

这个乘法化简后恰好等于 $c_s + (1-a_s) c_d$（可逐项展开验证，也可用常见的 Porter-Duff "Over" 公式已知等价性结论）。因此 A 成立。

工程实现

GLSL片段

vec4 alpha_blending(vec4 src, vec4 dst) {
  float a = src.a + dst.a * (1.0 - src.a);
  vec3 rgb = (src.rgb * src.a + dst.rgb * dst.a * (1.0 - src.a)) / a;
  return vec4( rgb, a );
}

vec4 alpha_blending_premultiplied(vec4 src, vec4 dst) {
  return vec4(
    src.rgb + dst.rgb * (1.0 - src.a),
    src.a + dst.a * (1.0 - src.a)
  );
}

在shader中混合时, 我们只需要注意3个要点:

1. 确保混合时 src 和 dst 都处在同一个色彩空间, 即都是线性空间或都是sRGB空间
2. 确保混合时 src 和 dst 都处在同一个预乘空间, 即都是预乘空间或都是非预乘空间
3. 混合上下游, 即 OpenGL 中的 glBlendFunc 和 glBlendEquation 需要正确设置来对应所选择的预乘空间

glBlendFunc

永远认真阅读官方文档, 所有问题在这里都有答案 Khronos' Official Documentation - glBlendFunc

现象

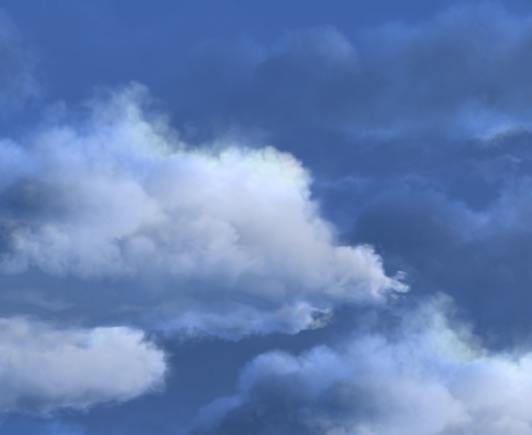

正确混合 / Correct blending

混淆预乘 / Confuse premultiplication

正确混合时, 两个图层的边缘是平滑的。

参考资料

• The Mathematics of Alpha Compositing
• Alpha Blending: Pre or Not Pre
• glBlendFunc - Khronos' Official Documentation
• Alpha Compositing Explained - Bartosz Ciechanowski
• Premultiplied Alpha - TomF's Blog
• Premultiplied alpha - Inigo Quilez
