1. 路径三角化

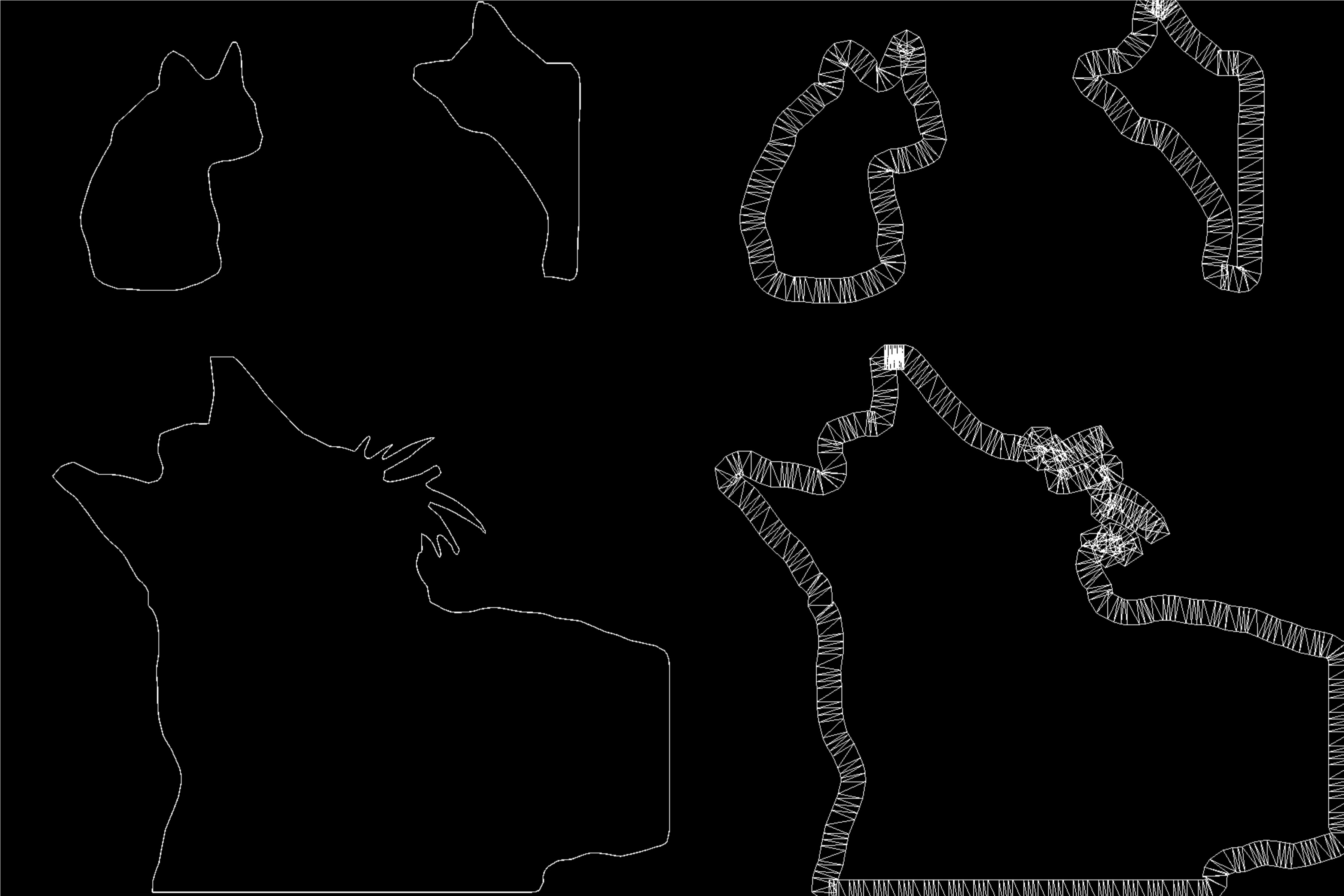

抠图算法返回的是 json 格式的 path, 我们需要将这些 line segments 转换成 mesh line 以便渲染。 Path 转 Mesh Line 的方法已经有很多人分享过, 在这个项目中我们使用的是最基本的方法。如果感兴趣的话可以看看下面这些文章。

for (let j=0; j< segments.length; j++) {
  const cs = segments[j]

  // direction
  const v = cs.mp2.clone().sub(cs.mp1)

  const t0: Vector2 = t2 ?? cs.e1p1
  let t1: Vector2 = t3 ?? cs.e2p1

  t2 = j === segments.length - 1 ? segments[0].e1p1 : cs.e1p2
  t3 = j === segments.length - 1 ? segments[0].e2p1 : cs.e2p2

  // cross check
  // if (intercept(t1, t0, t3, t2, false)) {
  //   t2 = t0
  //   t3 = t1
  //   continue
  // }

  // offset vertex by some amount along segment's normal.
  vertices.push( t1.x / scale.x - 0.5, 0.5 - t1.y / scale.y, 0.0 )
  vertices.push( t0.x / scale.x - 0.5, 0.5 - t0.y / scale.y, 0.0 )
  vertices.push( t2.x / scale.x - 0.5, 0.5 - t2.y / scale.y, 0.0 )

  vertices.push( t3.x / scale.x - 0.5, 0.5 - t3.y / scale.y, 0.0 )
  vertices.push( t1.x / scale.x - 0.5, 0.5 - t1.y / scale.y, 0.0 )
  vertices.push( t2.x / scale.x - 0.5, 0.5 - t2.y / scale.y, 0.0 )

  ...
}

2. UV重采样

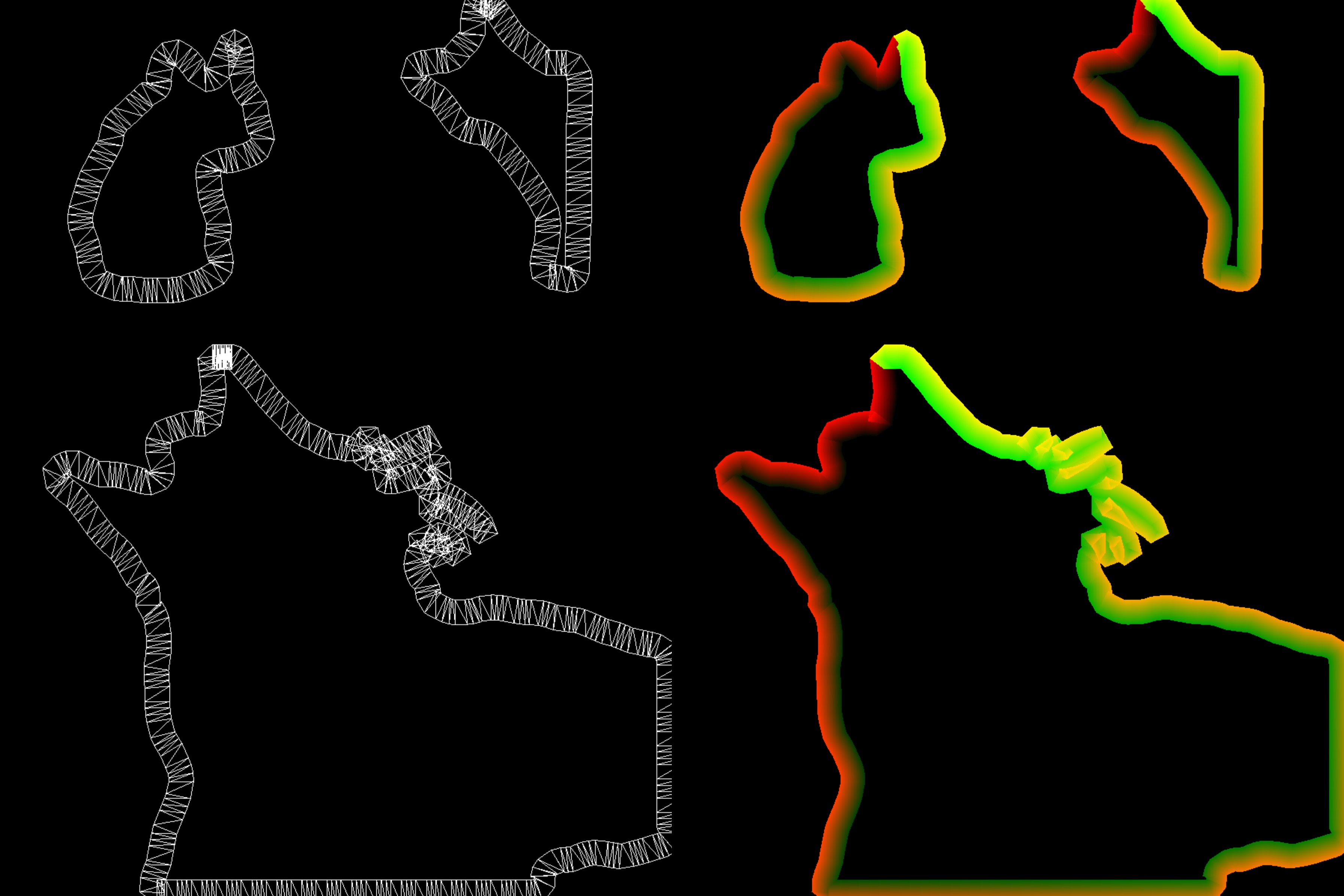

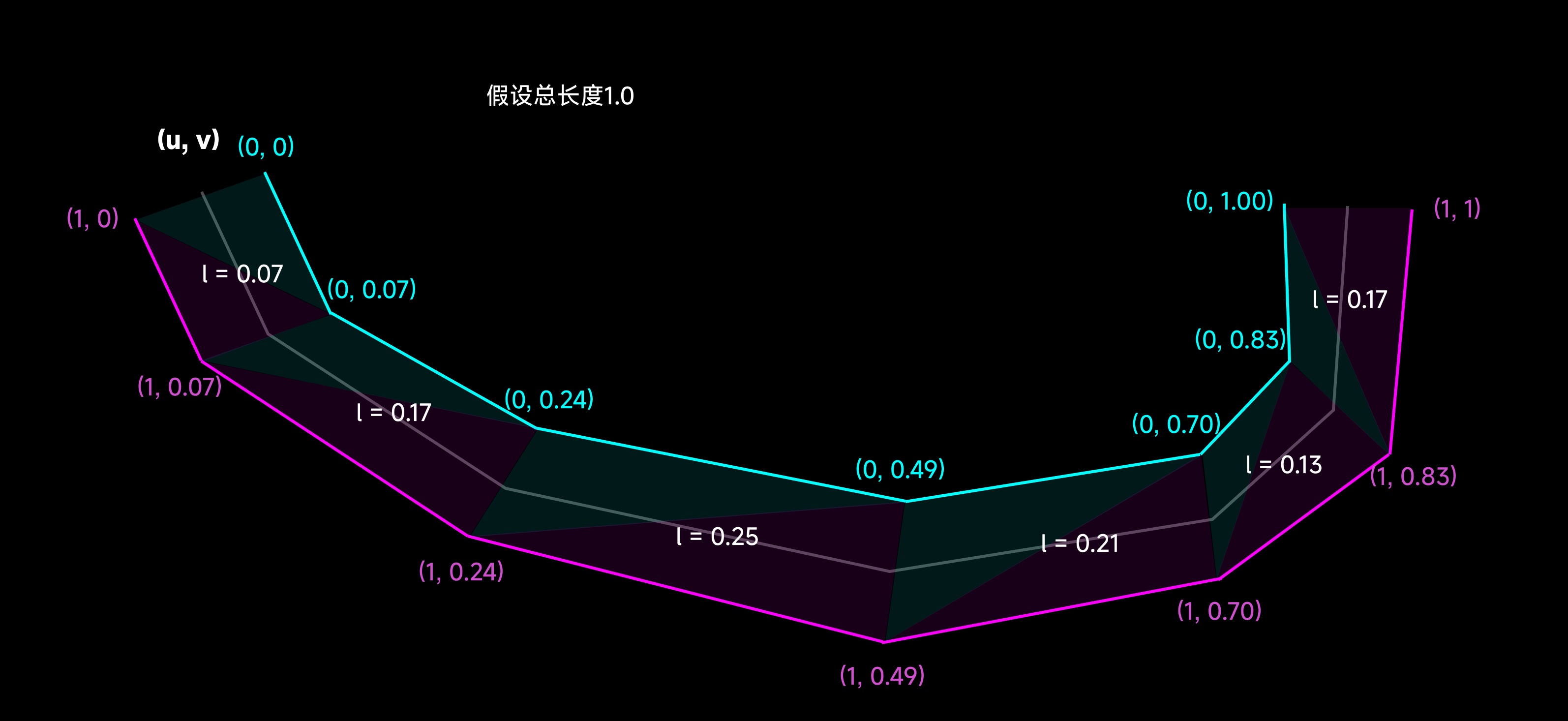

为了实现描边和发光的动画效果, 需要对生成的 mesh line 进行 UV 重采样。重采样的思路是将每一段 line segment 的长度映射到 V 轴上, 这样就可以实现沿着路径的动画效果。

for (let j=0; j< segments.length; j++) {

  ...

  // remap UV
  mappedVertices.push( 0.0, l )
  mappedVertices.push( 1.0, l )
  mappedVertices.push( 1.0, l + v.clone().length() )

  mappedVertices.push( 0.0, l + v.clone().length() )
  mappedVertices.push( 0.0, l )
  mappedVertices.push( 1.0, l + v.clone().length() )

  l += v.clone().length()
}

3. 动画

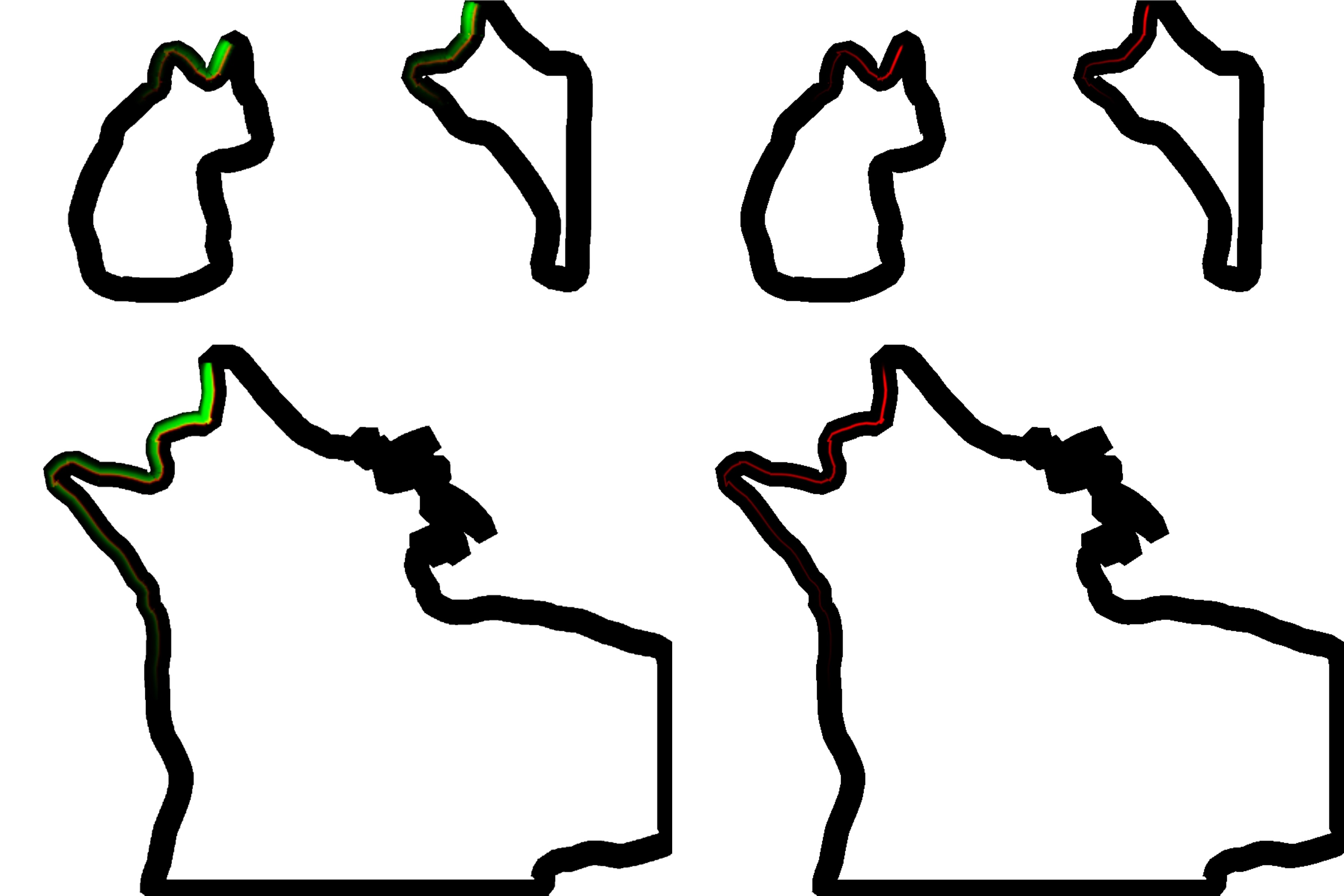

渲染描边和发光效果的时候, 需要在第一个render pass中将描边和发光的材质(region)沿着展开的 UV进行映射, 然后根据光照的进度分别在R和G通道(红色和绿色部分)的对应位置进行渲染。这样在最终合成的时候就可以利用这两个通道来控制描边和发光的动画进度。

varying vec2 aUv;
varying vec2 vUv;

uniform float uProgress;
uniform float uLineAlpha;
uniform float uRegionAlpha;
uniform float uHighlightWidth;
uniform float uLineLength;

uniform sampler2D uWandTex;
uniform sampler2D uGlowTex;

float map(float x1, float x2, float y1, float y2, float x) {
  return (x - x1) / (x2 - x1) * (y2 - y1) + y1;
}

float shiftMod(float x, float offset, float m) {
  return x + offset > m ? x + offset - m : x + offset;
}

void main() {
  float progress = uProgress;
  float end = progress - uLineLength;
  float start = progress;
  float x = aUv.x;
  float y = 1.0-aUv.y;

  if (end < 0.0) {
    y = shiftMod(y, -end, 1.0);
    start = shiftMod(start, -end, 1.0);
    end = shiftMod(end, -end, 1.0);
  }

  vec2 st = vec2(x, y);
  st.y = map(start, end, 1.0, 0.0, st.y);

  float region = texture(uGlowTex, st).a * uRegionAlpha;
  if (st.y > 0.99 || st.y < 0.01 || st.x > 0.99 || st.x < 0.01) region = 0.0;

  st.x -= 0.5;
  st.x *= uHighlightWidth;
  st.x += 0.5;

  float border = texture(uWandTex, st).a * uLineAlpha;

  // clamp edge with transparent white pixels
  if (st.y > 0.99 || st.y < 0.01 || st.x > 0.99 || st.x < 0.01) border = 0.0;

  gl_FragColor = vec4(border, region, 0.0, 1.0);
}

4. 快速高斯模糊

到现在为止仍然有两个问题需要解决:

如何使渲染的结果具有光感?
如何解决转角处UV重叠的问题?

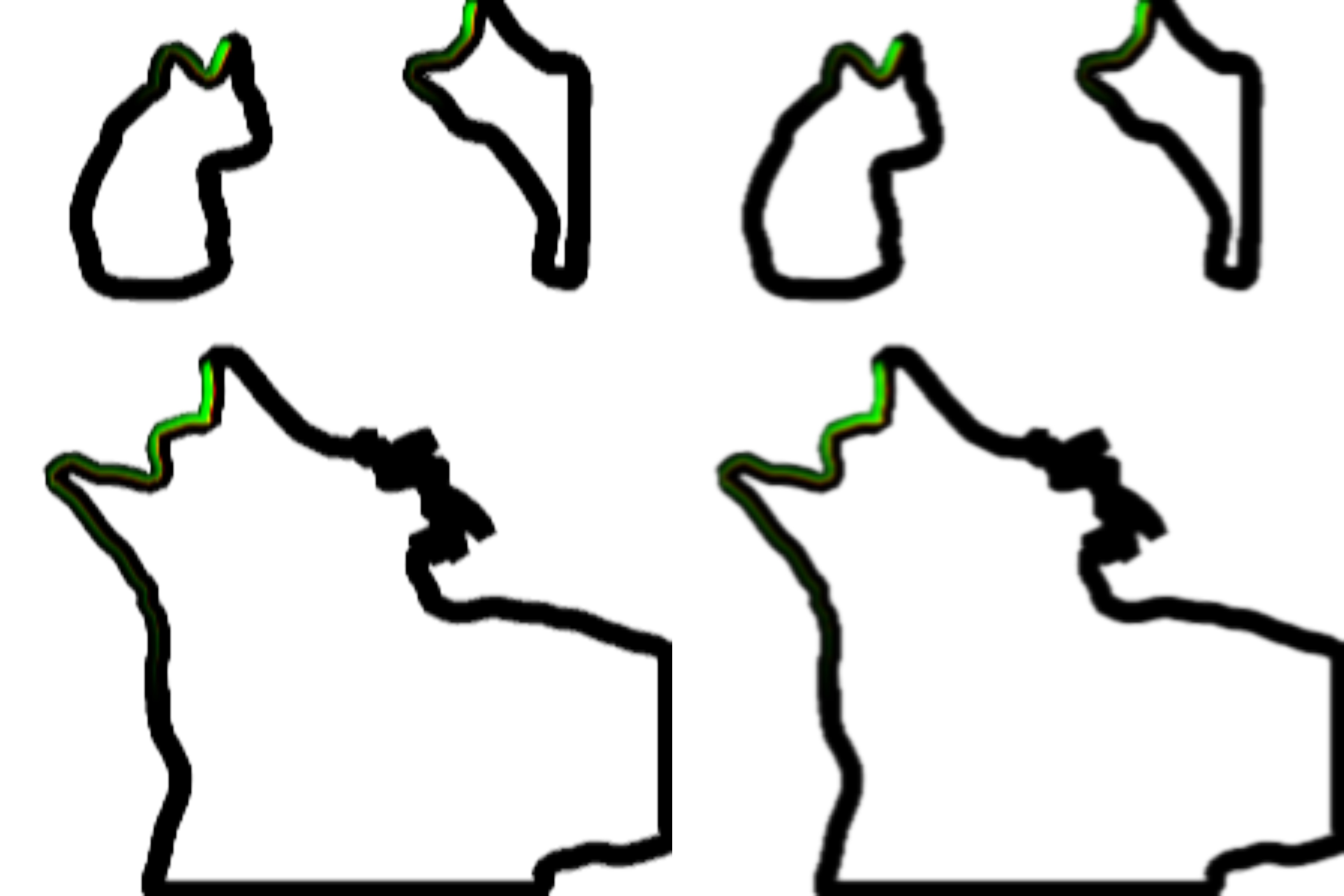

在这个项目中我们使用双pass高斯模糊来解决这两个问题。双pass高斯模糊将传统的二维卷积核拆分成两个一维卷积核, 这样可以使用一些特殊的trick, 在减少计算量的同时最大的保留原有图片信息。

// h-blur
const float offset[3] = float[](0.0, 1.3846153846, 3.2307692308);
const float weight[3] = float[](0.2270270270, 0.3162162162, 0.0702702703);
const float LOD = 2.0;
const float RES = 512.0;

uniform sampler2D uTex;
varying vec2 vUv;
uniform float uAspectRatio;

void main() {
  vec4 color = textureLod(uTex, vUv, LOD) * weight[0];
  for (int i=1; i<3; i++) {
    color += textureLod(uTex, vUv + vec2(0.0, offset[i] * uAspectRatio / RES), LOD) * weight[i];
    color += textureLod(uTex, vUv - vec2(0.0, offset[i] * uAspectRatio / RES), LOD) * weight[i];
  }

  gl_FragColor = color;
}

// v-blur
const float offset[3] = float[](0.0, 1.3846153846, 3.2307692308);
const float weight[3] = float[](0.2270270270, 0.3162162162, 0.0702702703);
const float LOD = 2.0;
const float RES = 512.0;

uniform sampler2D uTex;

varying vec2 vUv;

void main() {
  vec4 color = textureLod(uTex, vUv, LOD) * weight[0];
  for (int i=1; i<3; i++) {
    color += textureLod(uTex, vUv + vec2(offset[i] / RES, 0.0), LOD) * weight[i];
    color += textureLod(uTex, vUv - vec2(offset[i] / RES, 0.0), LOD) * weight[i];
  }

  gl_FragColor = color;
}

5. 实时UDF

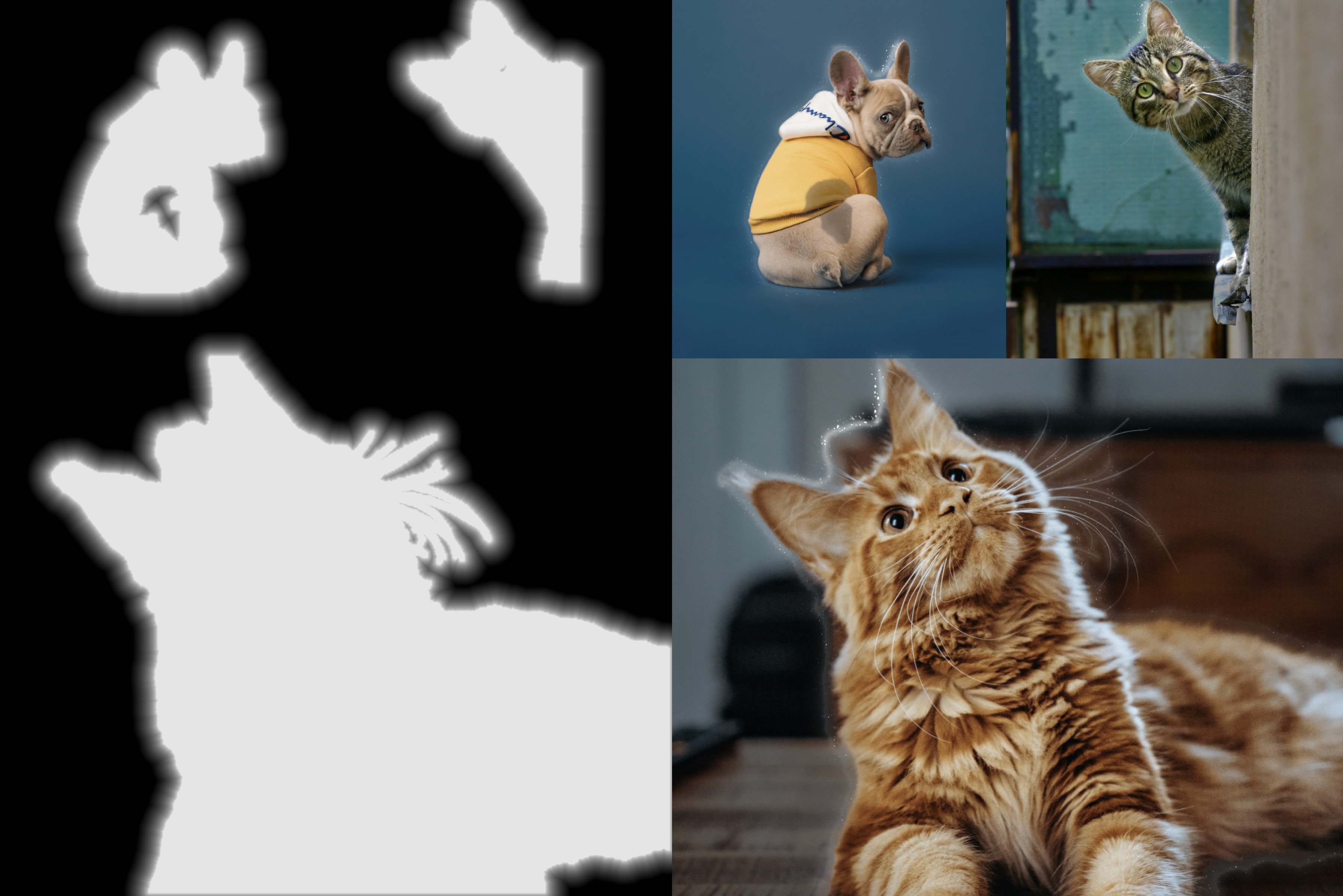

描边的效果到这里就基本完成了。接下来需要在path周围渲染一圈发光的效果来突出抠图的主体。我们将使用 UDF (Unsigned Distance Field) 来生成发光的效果。

UDF 的生成比较耗费资源, 我们利用 GPU 和 PingPong Buffer 来实现高效的 UDF 生成。具体的实现思路在这篇文章中有详细介绍, 有兴趣的话可以参考一下 Min Erosion - GPU-amenable Distance Field

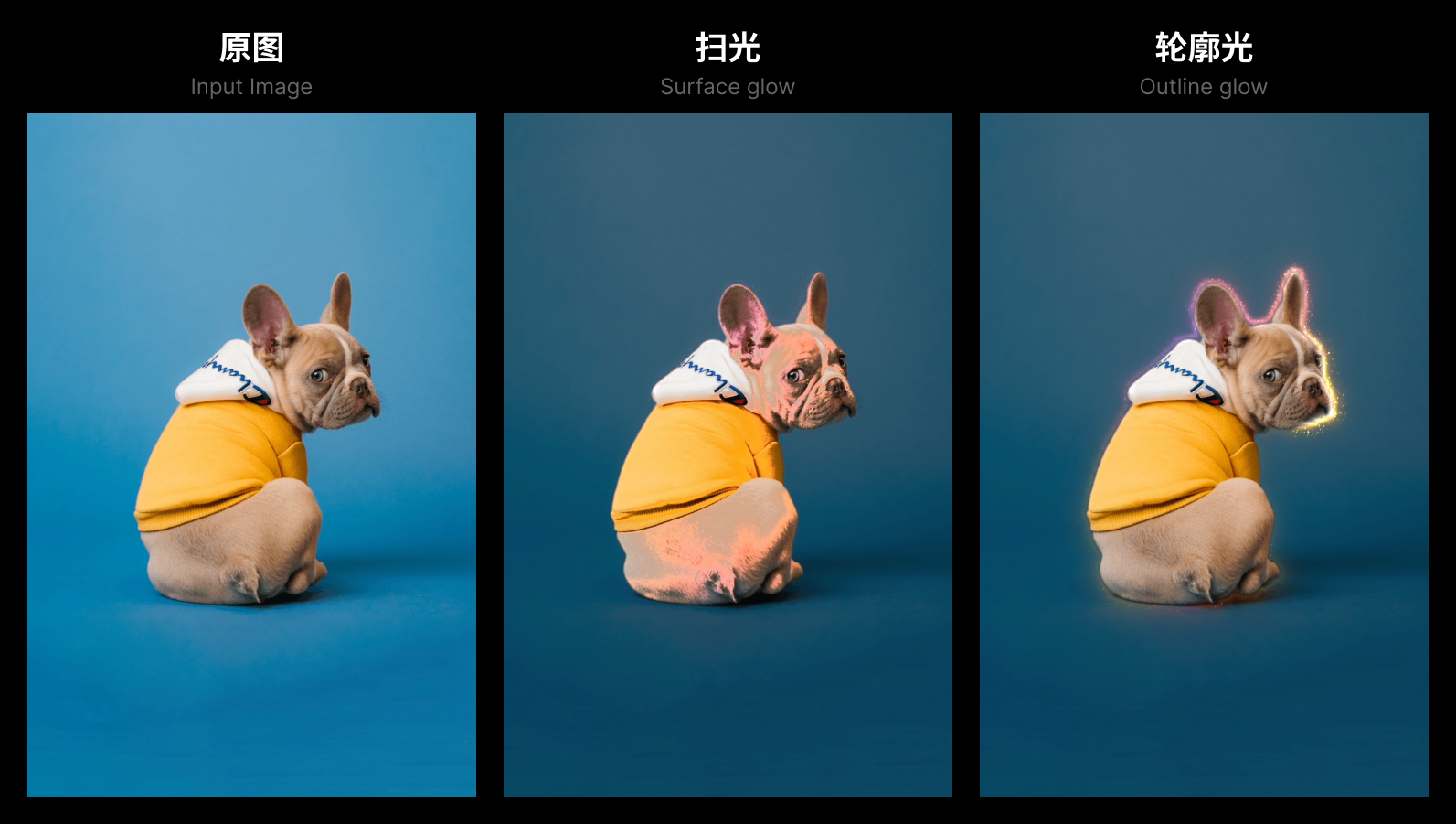

6. 合成

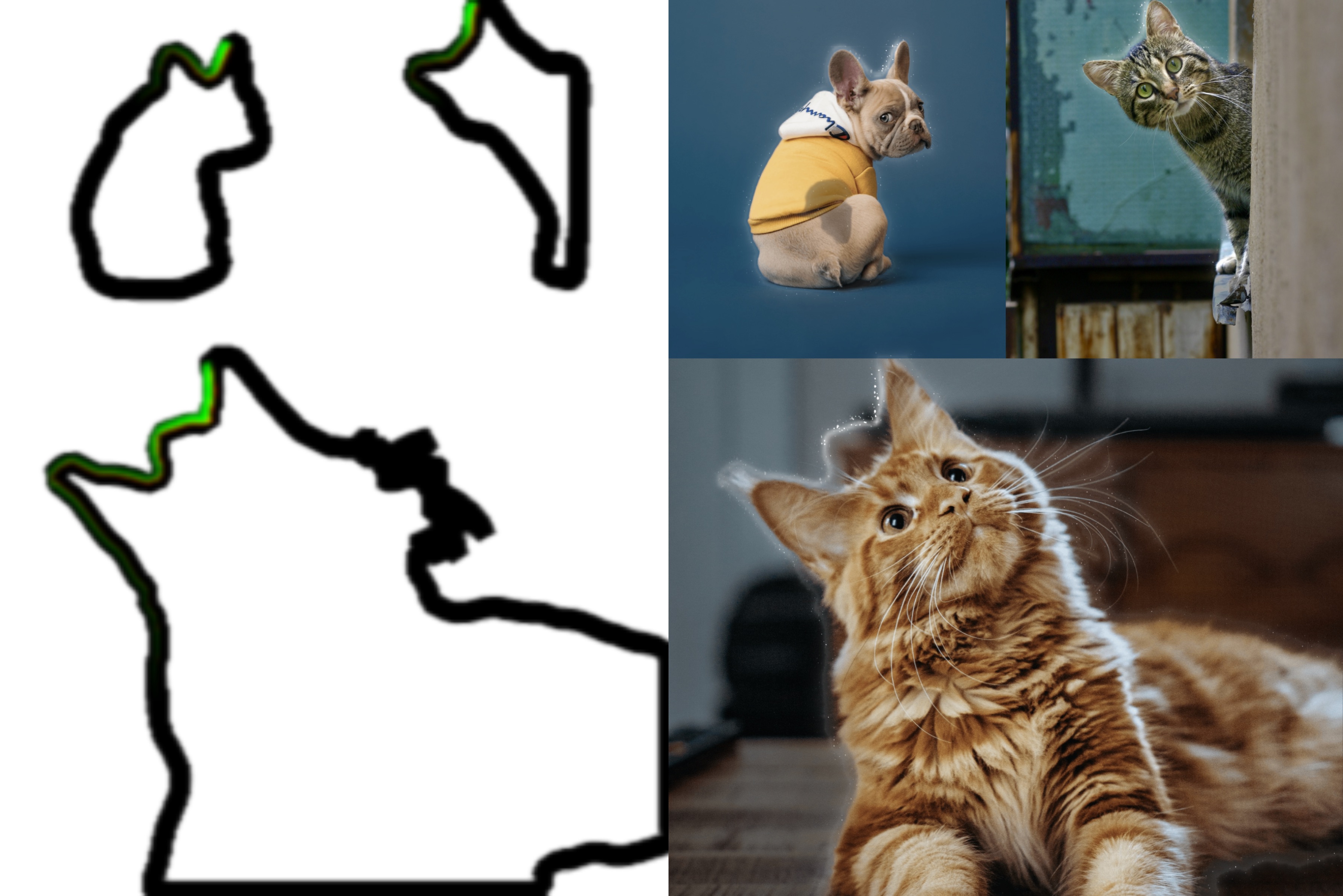

到这里合成所需的所有要素都已准备齐全。我们将描边和发光的效果合成到原图上, 并且根据光照的进度来调整描边和发光的效果, 同时加上一些粒子效果来增加画面的动感。
