Figma 混合终极指南 GLSL

混合模式公式

Blending Equations

No.	Name	Color Component	Alpha Component
1	Normal	$C_s + C_d \cdot (1 - a_s)$	$a_s + a_d \cdot (1 - a_s)$
2	Darken	$C_s + C_d - max(C_s\cdot a_d,\ C_d\cdot a_s)$	$a_s + a_d \cdot (1 - a_s)$
3	Multiply	$C_s \cdot C_d + C_s \cdot (1 - a_d) + C_d \cdot (1 - a_s)$	$a_s + a_d \cdot (1 - a_s)$
4	Plus Darker	$max(0, a - (a_d - C_d) - (a_s - C_s))$	$a_s + a_d \cdot (1 - a_s)$
5	Color Burn	Complex component-wise calculation	$a_s + a_d \cdot (1 - a_s)$
6	Lighten	$C_s + C_d - min(C_s \cdot a_d, C_d \cdot a_s)$	$a_s + a_d \cdot (1 - a_s)$
7	Screen	$1 - (1 - C_s) \cdot (1 - C_d)$	$a_s + a_d \cdot (1 - a_s)$
8	Plus Lighter	$min(1, C_s + C_d)$	$a_s + a_d \cdot (1 - a_s)$
9	Color Dodge	Complex component-wise calculation	$a_s + a_d \cdot (1 - a_s)$
10	Overlay	Component-wise conditional calculation	$a_s + a_d \cdot (1 - a_s)$
11	Soft Light	Complex component-wise calculation	$a_s + a_d \cdot (1 - a_s)$
12	Hard Light	Same as Overlay but with swapped inputs	$a_s + a_d \cdot (1 - a_s)$
13	Difference	$C_s + C_d - 2 \cdot min(C_s \cdot a_d, C_d \cdot a_s)$	$a_s + a_d \cdot (1 - a_s)$
14	Exclusion	$C_s + C_d - 2 \cdot C_s \cdot C_d$	$a_s + a_d \cdot (1 - a_s)$
15	Hue	HSL-based calculation	$a_s + a_d - a_s \cdot a_d$
16	Saturation	HSL-based calculation	$a_s + a_d - a_s \cdot a_d$
17	Color	HSL-based calculation	$a_s + a_d - a_s \cdot a_d$
18	Luminosity	HSL-based calculation	$a_s + a_d - a_s \cdot a_d$

Shader及验证

Shader and Verification

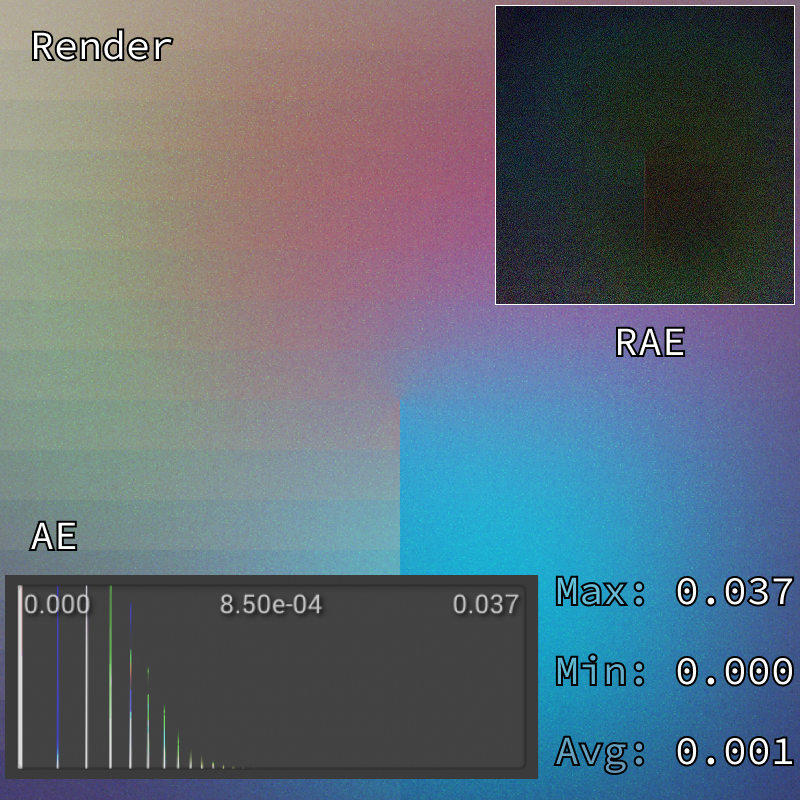

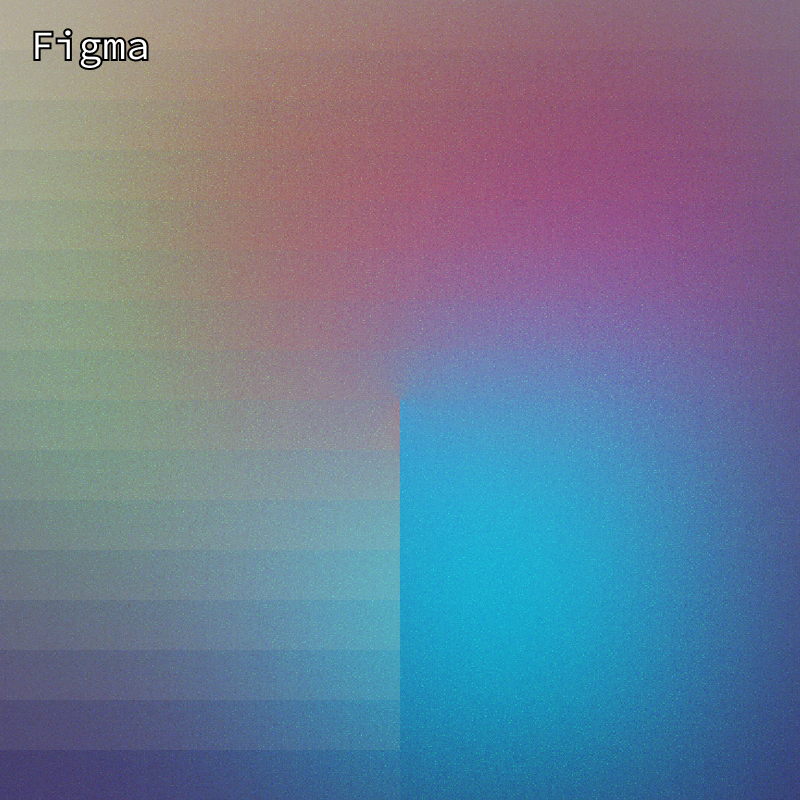

1. Normal

Render	Analysis

vec4 blendNormal(vec4 src, vec4 dst) {
    vec3 c = src.rgb + dst.rgb * (1.0 - src.a);
    float a = src.a + dst.a * (1.0 - src.a);
    return vec4(c, a);
}

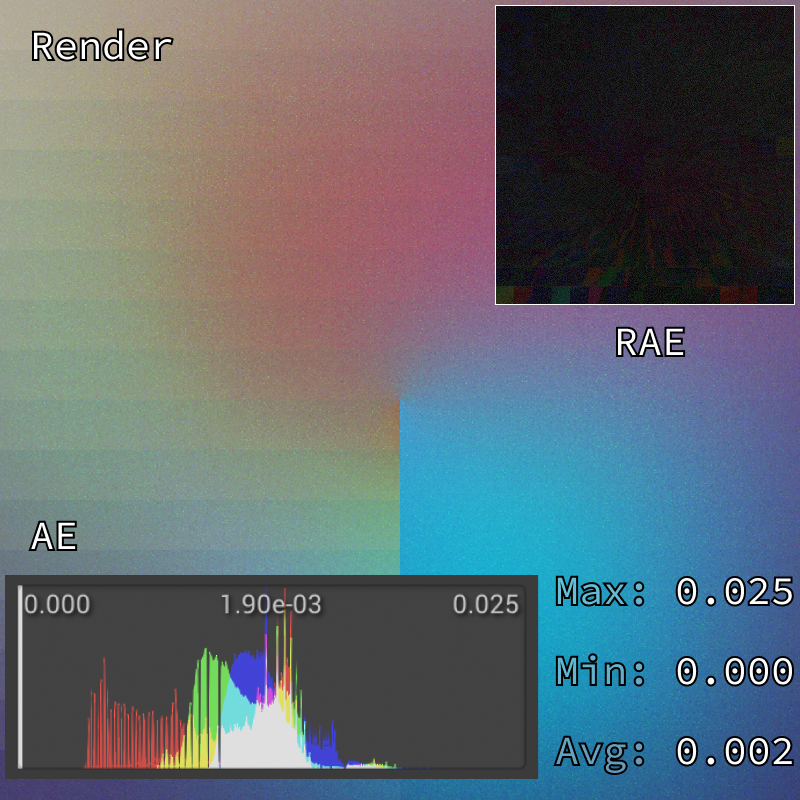

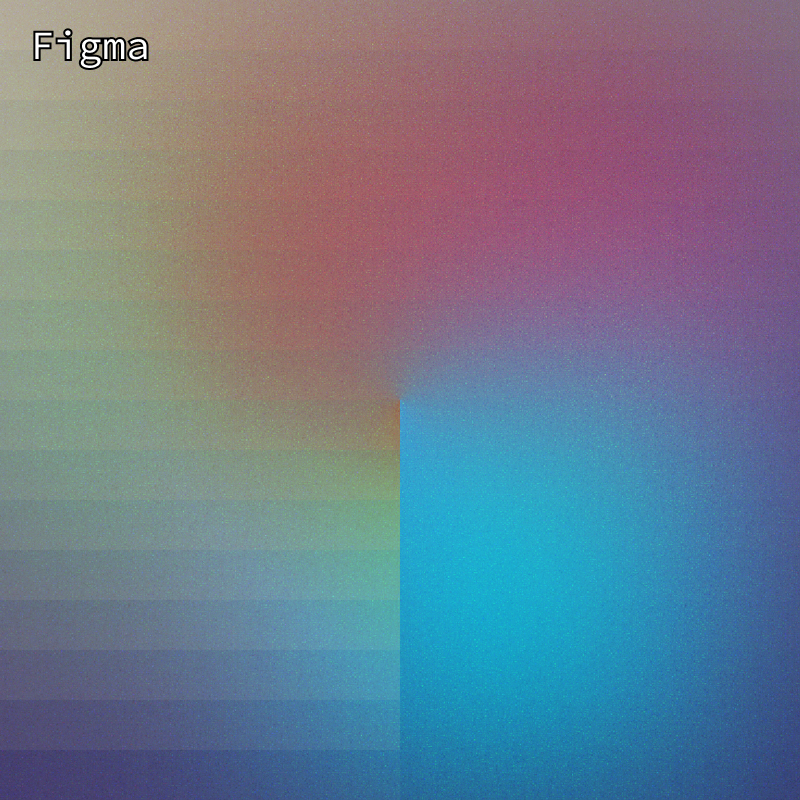

2. Darken

Render	Analysis

vec4 blendDarken(vec4 src, vec4 dst) {
    vec3 c = src.rgb + dst.rgb - max(src.rgb * dst.a, dst.rgb * src.a);
    float a = src.a + dst.a * (1.0 - src.a);
    return vec4(c, a);
}

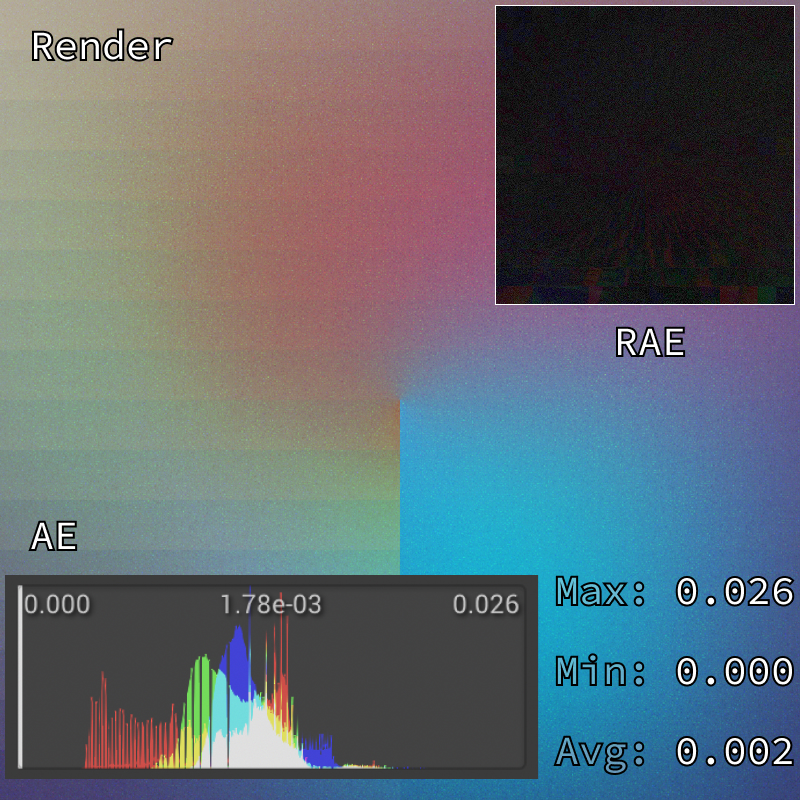

3. Multiply

Render	Analysis

vec4 blendMultiply(vec4 src, vec4 dst) {
  return src * (1.0 - dst.a) + dst * (1.0 - src.a) + src * dst;
}

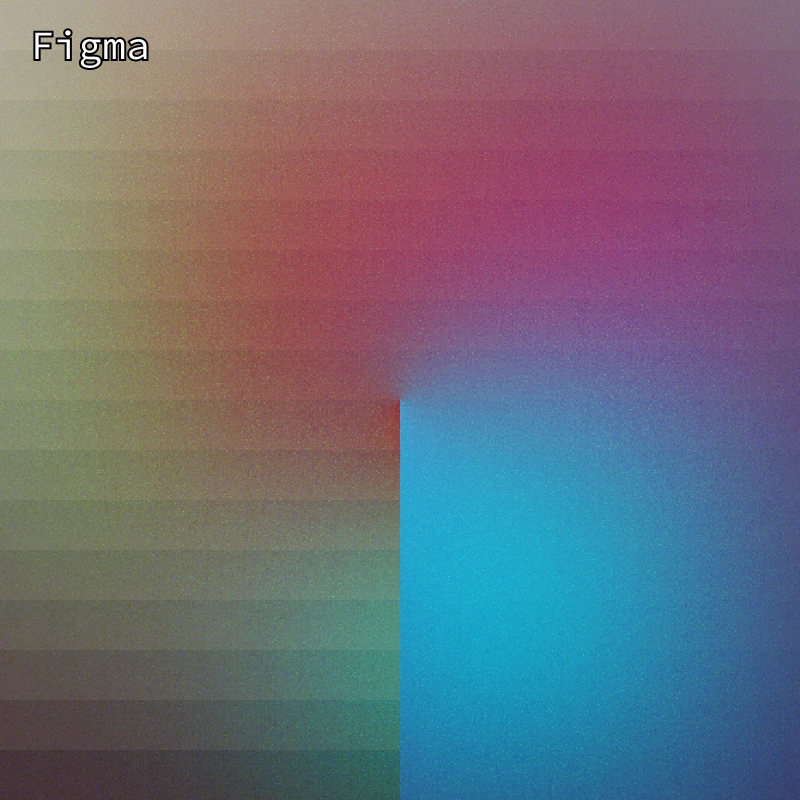

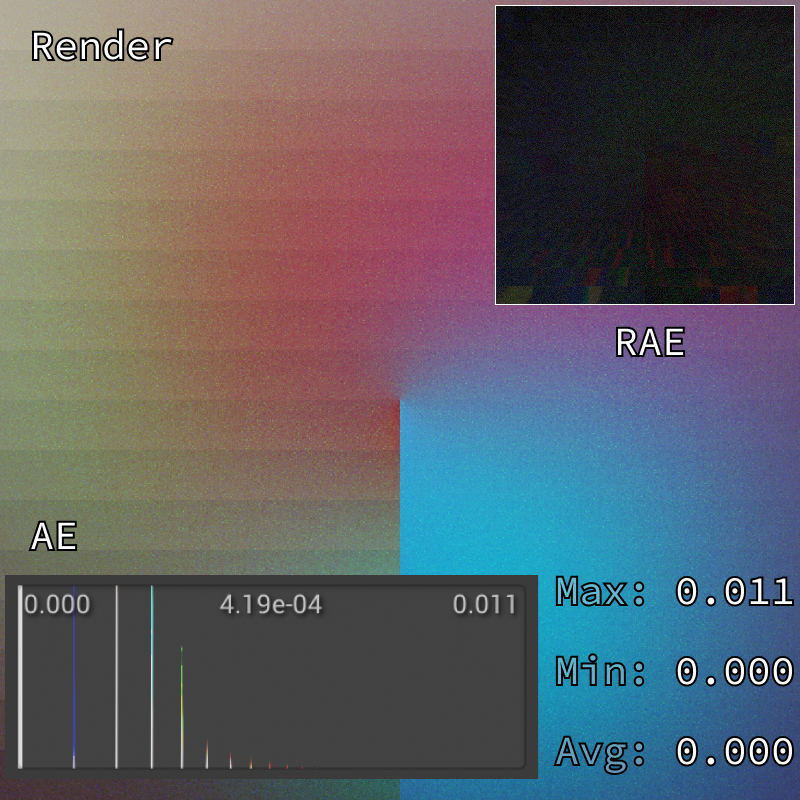

4. Plus Darker

Render	Analysis

vec4 blendPlusDarker(vec4 src, vec4 dst) {
  float a = src.a + (1.0 - src.a) * dst.a;
  vec3 color = max(vec3(0.0), a - (dst.a - dst.rgb) - (src.a - src.rgb));
  return vec4(color, a);
}

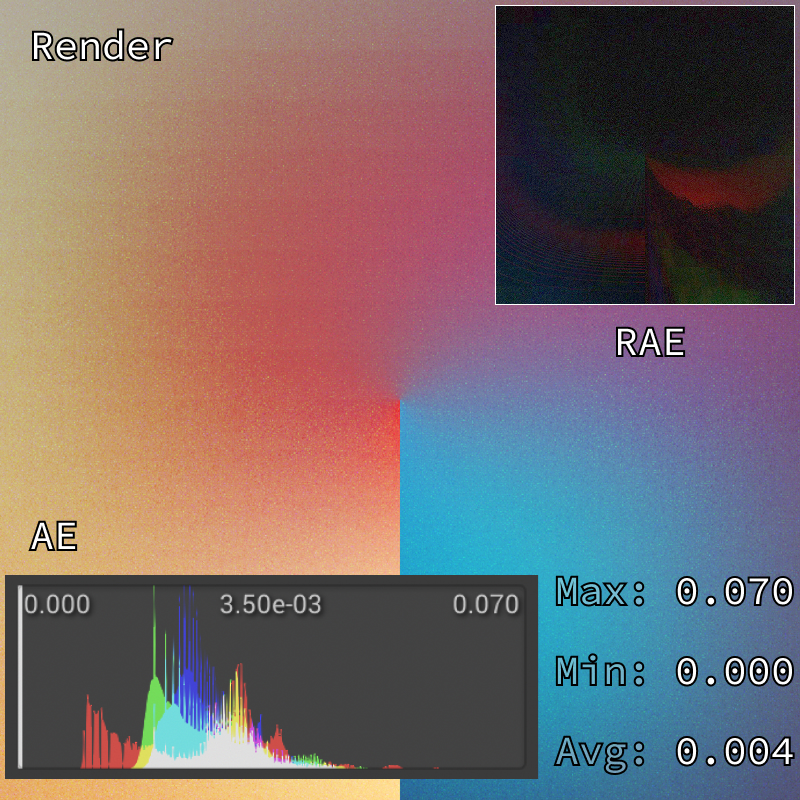

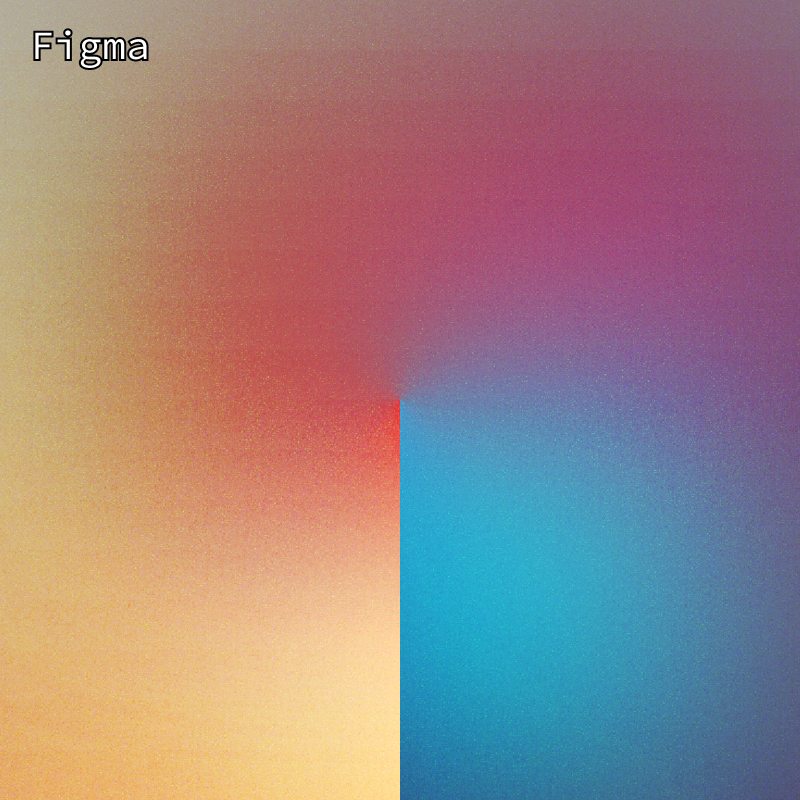

5. Color Burn

Render	Analysis

float blendColorBurnComponent(vec2 src, vec2 dst) {
  float t = dst.y == dst.x ? dst.y : 0.0;
  float d = abs(src.x) > 0.0 ? dst.y - min(dst.y, (dst.y - dst.x) * src.y / (src.x + 0.001)) : t;
  return (d * src.y + src.x * (1.0 - dst.y)) + dst.x * (1.0 - src.y);
}

vec4 blendColorBurn(vec4 src, vec4 dst) {
    vec3 c = vec3(blendColorBurnComponent(src.ra, dst.ra),
                  blendColorBurnComponent(src.ga, dst.ga),
                  blendColorBurnComponent(src.ba, dst.ba));
    float a = src.a + dst.a * (1.0 - src.a);
    return vec4(c, a);
}

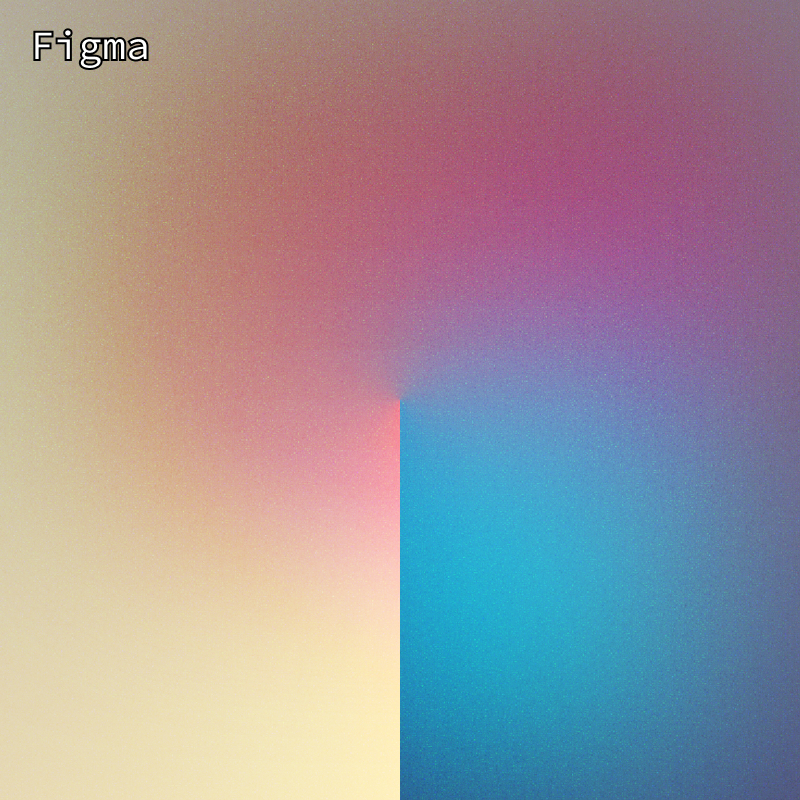

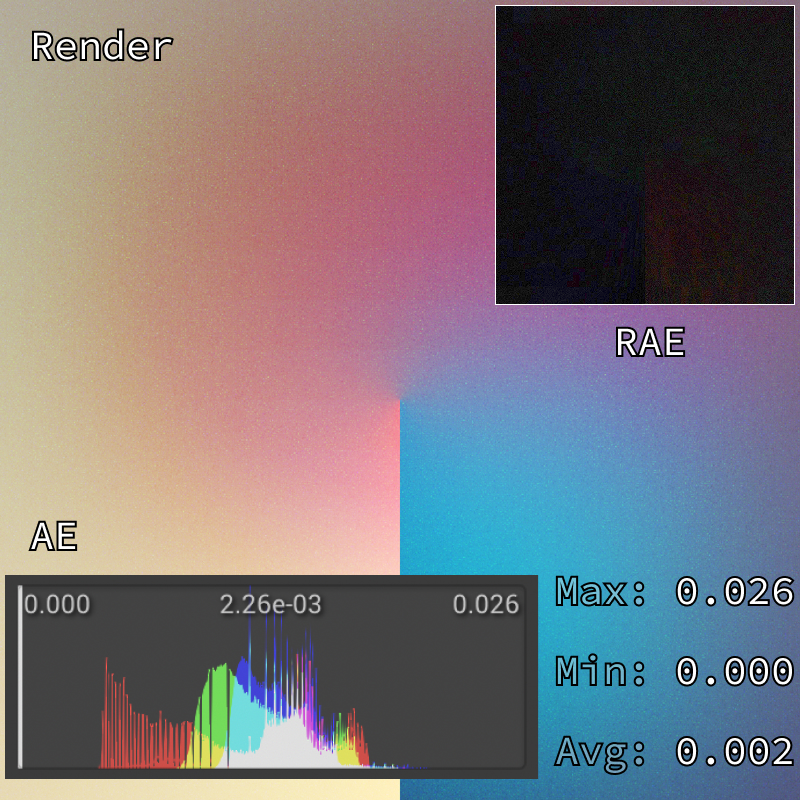

6. Lighten

Render	Analysis

vec4 blendLighten(vec4 src, vec4 dst) {
    vec3 c = src.rgb + dst.rgb - min(src.rgb * dst.a, dst.rgb * src.a);
    float a = src.a + dst.a * (1.0 - src.a);
    return vec4(c, a);
}

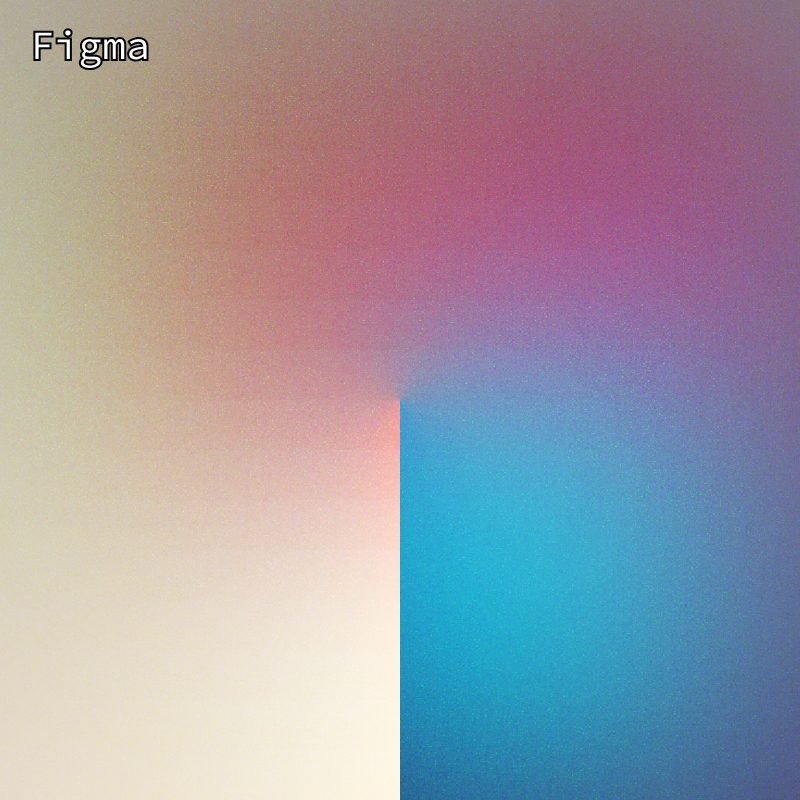

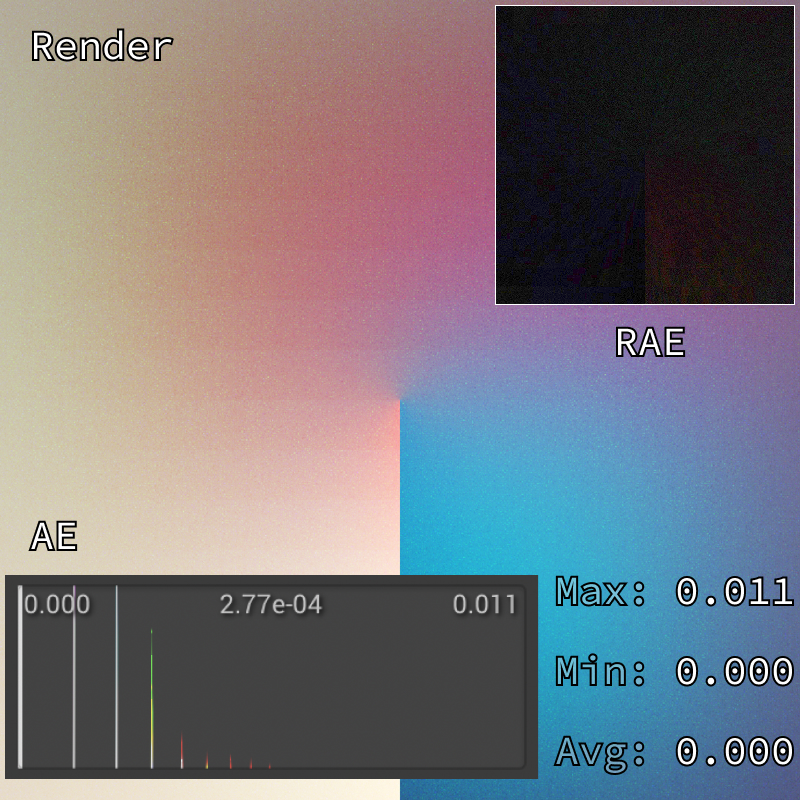

7. Screen

Render	Analysis

vec4 blendScreen(vec4 src, vec4 dst) {
    return vec4(
        1.0 - (1.0 - src.rgb) * (1.0 - dst.rgb),
        src.a + dst.a * (1.0 - src.a)
    );
}

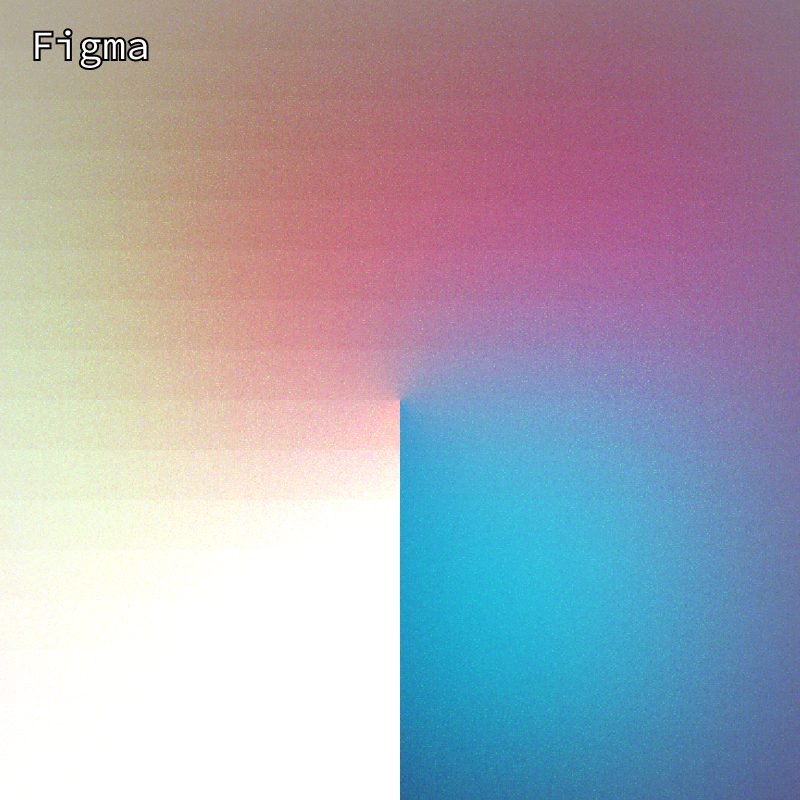

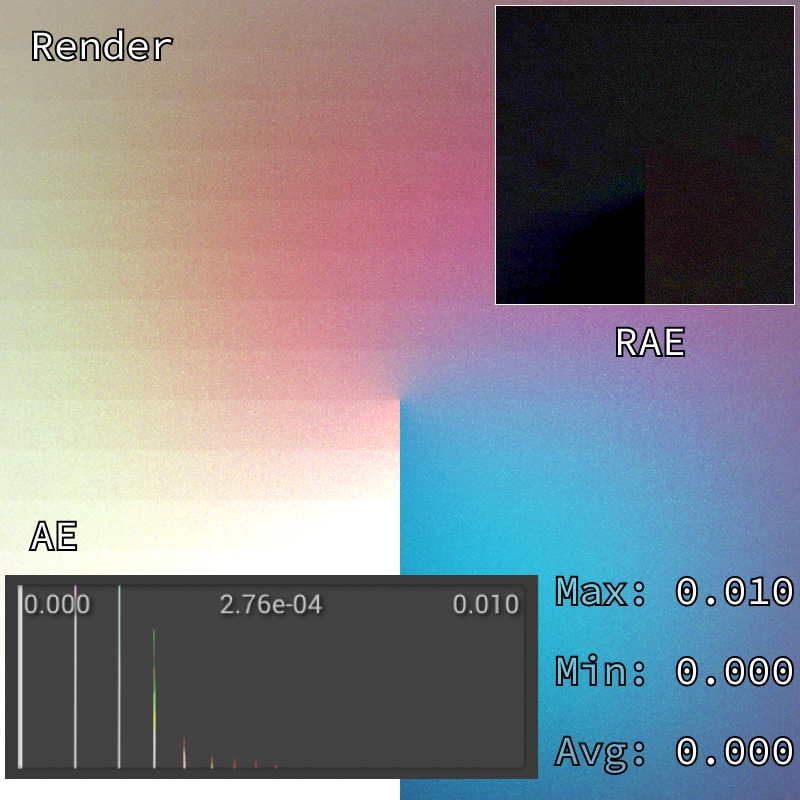

8. Plus Lighter

Render	Analysis

vec4 blendPlusLighter(vec4 src, vec4 dst) {
    vec3 color = min(src.rgb + dst.rgb, vec3(1.0));
    float alpha = src.a + (1.0 - src.a) * dst.a;
    return vec4(color, alpha);
}

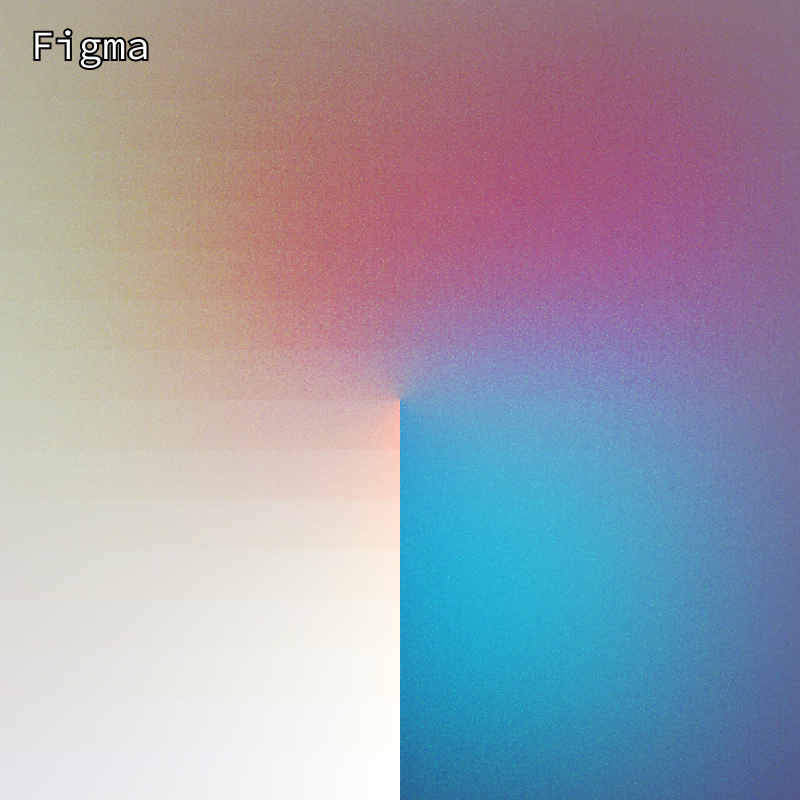

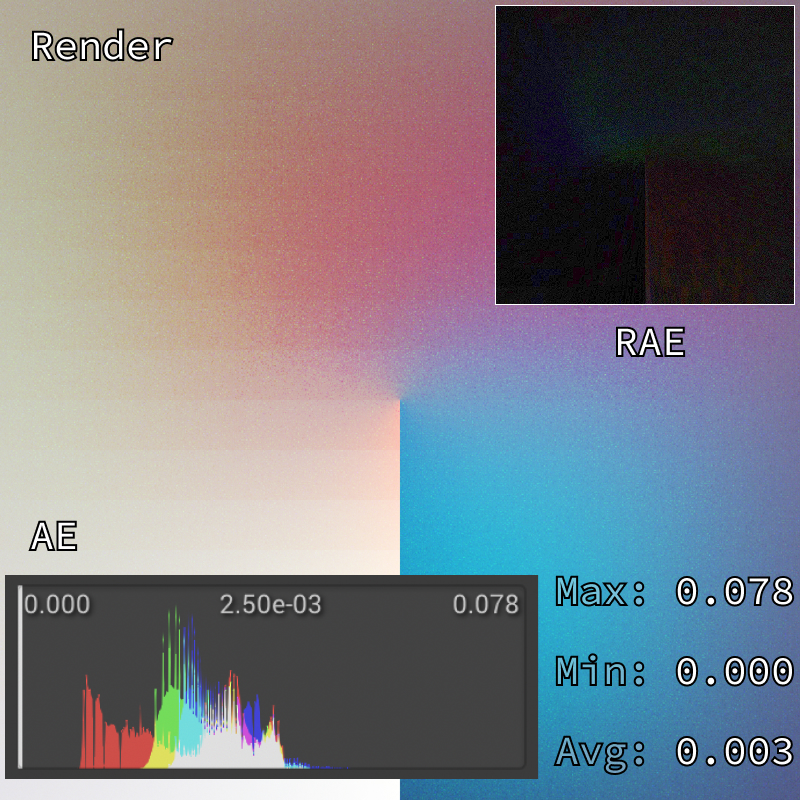

9. Color Dodge

Render	Analysis

float blendColorDodgeComponent(vec2 src, vec2 dst) {
  float dxScale = dst.x == 0.0 ? 0.0 : 1.0;
  float delta = dxScale * min(dst.y, abs(src.y - src.x) > 0.0 ?
                (dst.x * src.y) / ((src.y - src.x) + 0.001) :
                dst.y);
  return (delta * src.y + src.x * (1.0 - dst.y)) + dst.x * (1.0 - src.y);
}

vec4 blendColorDodge(vec4 src, vec4 dst) {
    vec3 c = vec3(blendColorDodgeComponent(src.ra, dst.ra),
                  blendColorDodgeComponent(src.ga, dst.ga),
                  blendColorDodgeComponent(src.ba, dst.ba));
    float a = src.a + dst.a * (1.0 - src.a);
    return vec4(c, a);
}

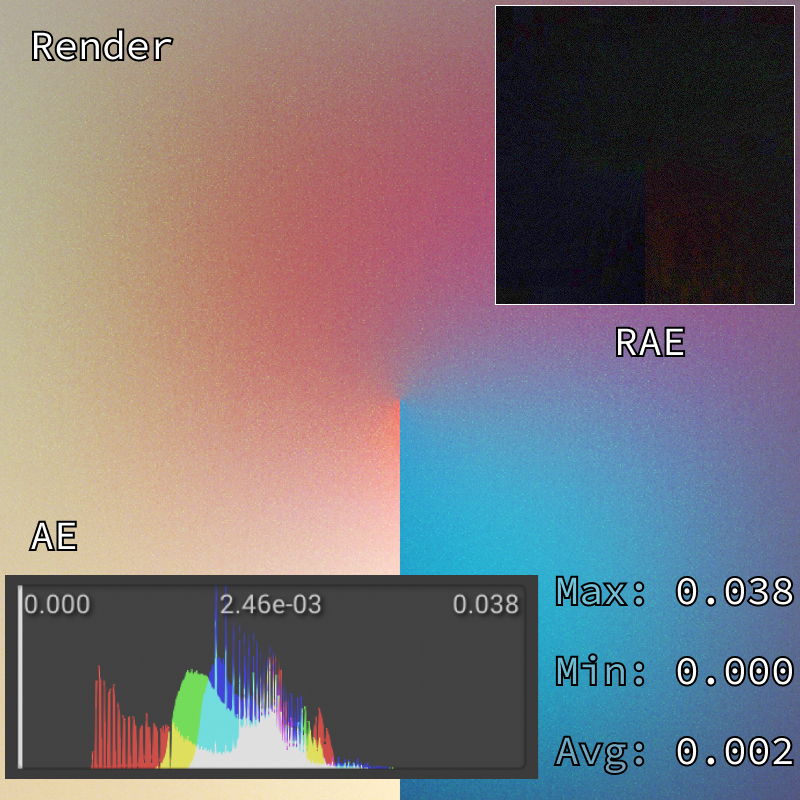

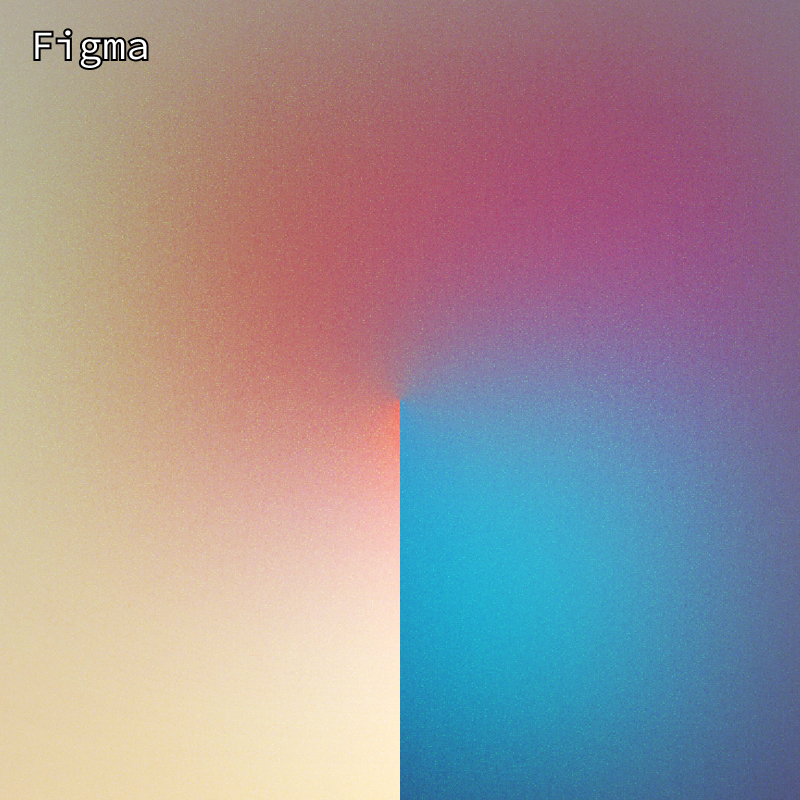

10. Overlay

Render	Analysis

float blendOverlayComponent(vec2 src, vec2 dst) {
  return 2.0 * dst.x <= dst.y ?
          (2.0 * src.x) * dst.x :
          src.y * dst.y - (2.0 * (dst.y - dst.x)) * (src.y - src.x);
}

vec4 blendOverlay(vec4 src, vec4 dst) {
    vec3 c = vec3(blendOverlayComponent(src.ra, dst.ra),
                  blendOverlayComponent(src.ga, dst.ga),
                  blendOverlayComponent(src.ba, dst.ba));
    float a = src.a + dst.a * (1.0 - src.a);
    c += dst.rgb * (1.0 - src.a) + src.rgb * (1.0 - dst.a);
    return vec4(c, a);
}

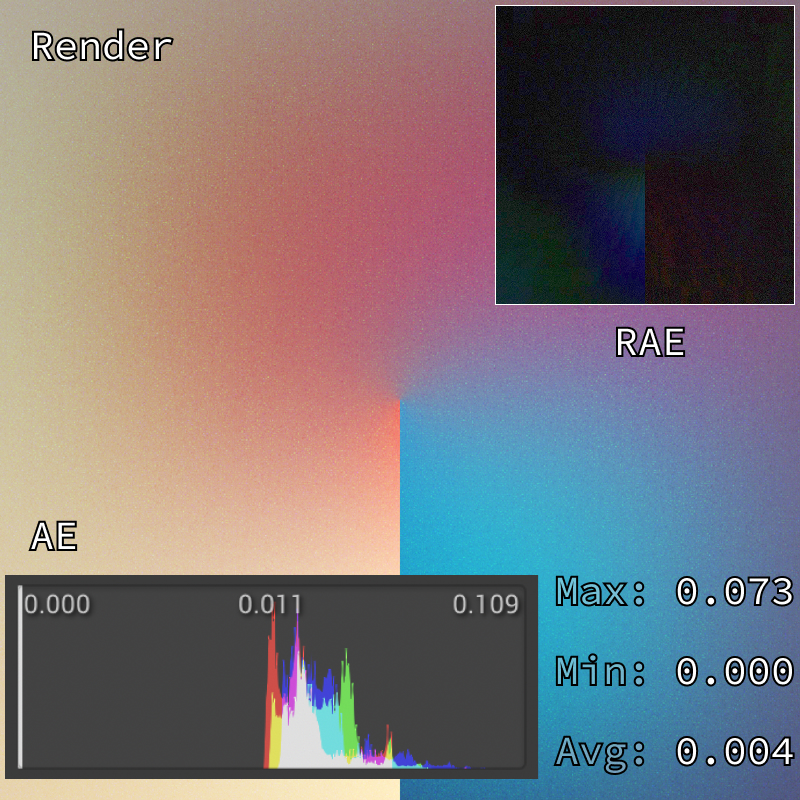

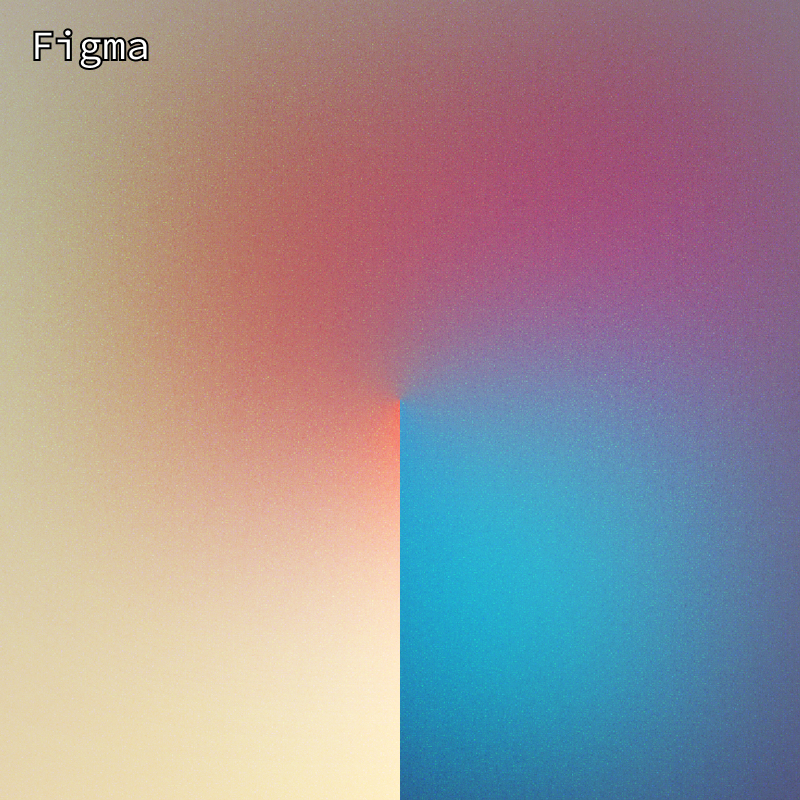

11. Soft Light

Render	Analysis

float blendSoftLightComponent(vec2 src, vec2 dst) {
  const float EPSILON = 0.0;

  if (2.0 * src.x <= src.y) {
    return (((dst.x * dst.x) * (src.y - 2.0 * src.x)) / (dst.y + EPSILON) +
            (1.0 - dst.y) * src.x) +
            dst.x * ((-src.y + 2.0 * src.x) + 1.0);
  }
  else if (4.0 * dst.x <= dst.y) {
    float dSqd = dst.x * dst.x;
    float dCub = dSqd * dst.x;
    float daSqd = dst.y * dst.y;
    float daCub = daSqd * dst.y;

    return (((daSqd * (src.x - dst.x * ((3.0 * src.y - 6.0 * src.x) - 1.0)) +
            ((12.0 * dst.y) * dSqd) * (src.y - 2.0 * src.x)) -
            (16.0 * dCub) * (src.y - 2.0 * src.x)) -
            daCub * src.x) / (daSqd + EPSILON);
  }
  else {
    return ((dst.x * ((src.y - 2.0 * src.x) + 1.0) + src.x) -
            sqrt(dst.y * dst.x) * (src.y - 2.0 * src.x)) -
            dst.y * src.x;
  }
}

vec4 blendSoftLight(vec4 src, vec4 dst) {
    vec3 c = vec3(blendSoftLightComponent(src.ra, dst.ra),
                  blendSoftLightComponent(src.ga, dst.ga),
                  blendSoftLightComponent(src.ba, dst.ba));
    float a = src.a + dst.a * (1.0 - src.a);
    return vec4(c, a);
}

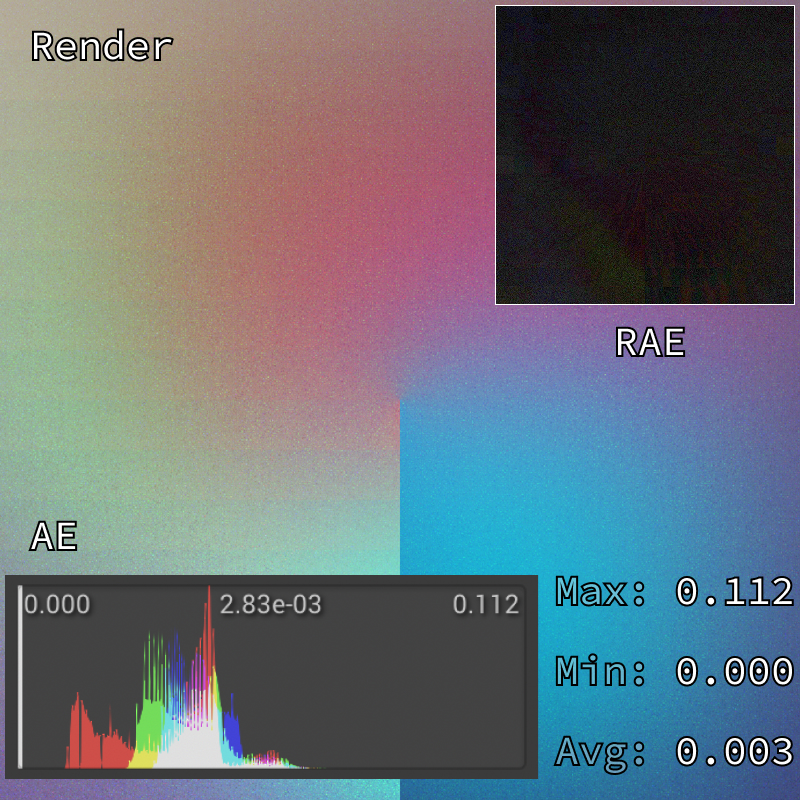

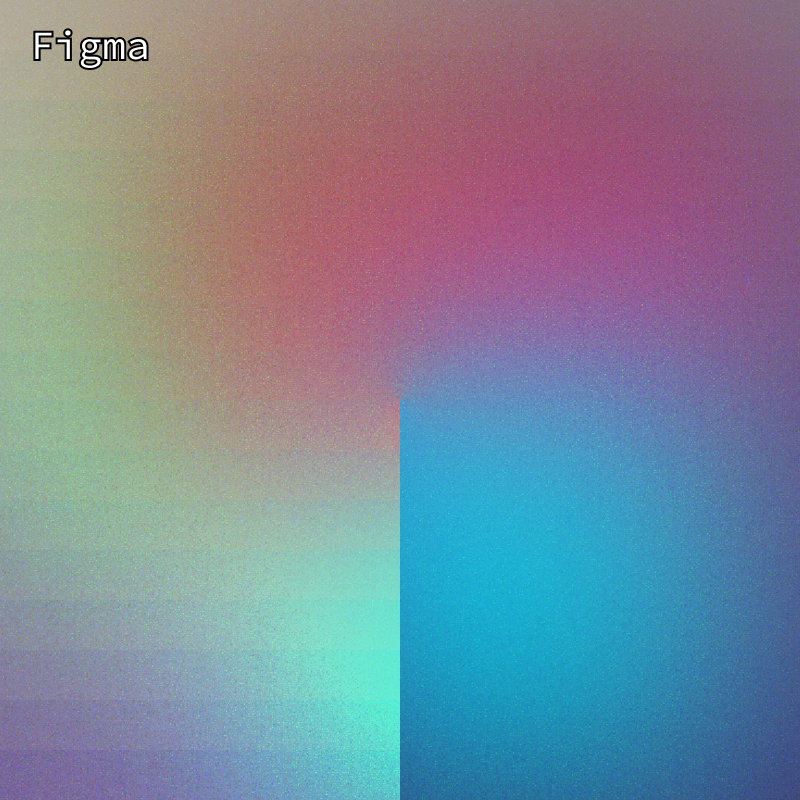

12. Hard Light

Render	Analysis

vec4 blendHardLight(vec4 src, vec4 dst) {
    return blendOverlay(dst, src);
}

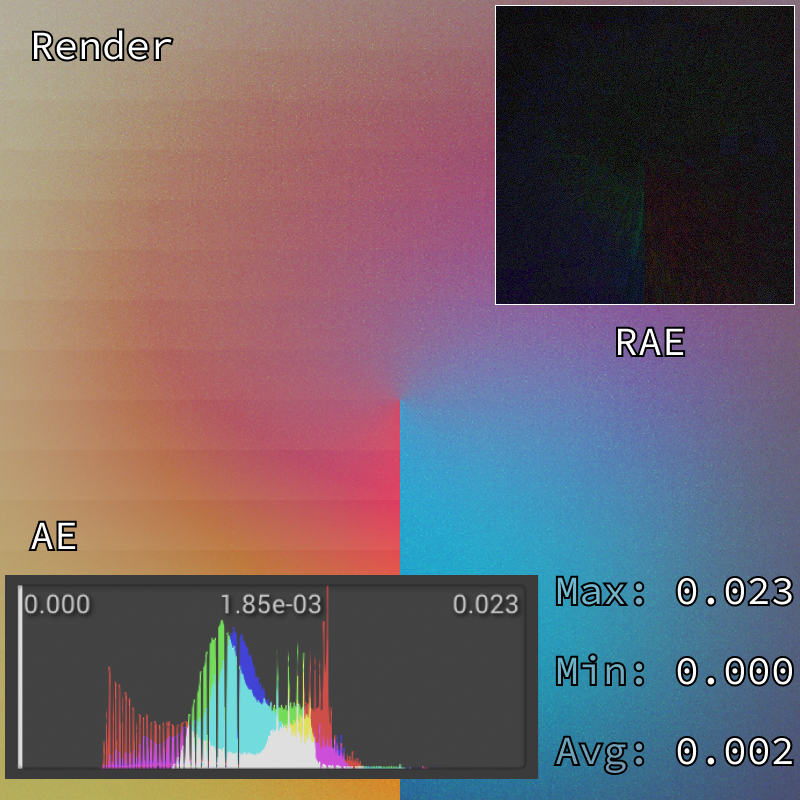

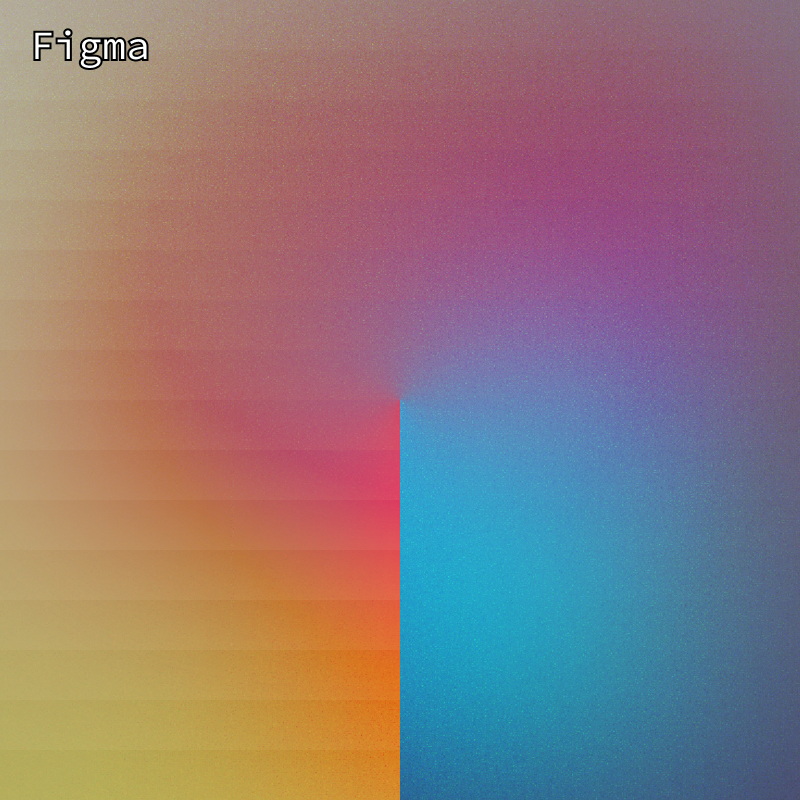

13. Difference

Render	Analysis

vec4 blendDifference(vec4 src, vec4 dst) {
    vec3 c = src.rgb + dst.rgb - 2.0 * min(src.rgb * dst.a, dst.rgb * src.a);
    float a = src.a + dst.a * (1.0 - src.a);
    return vec4(c, a);
}

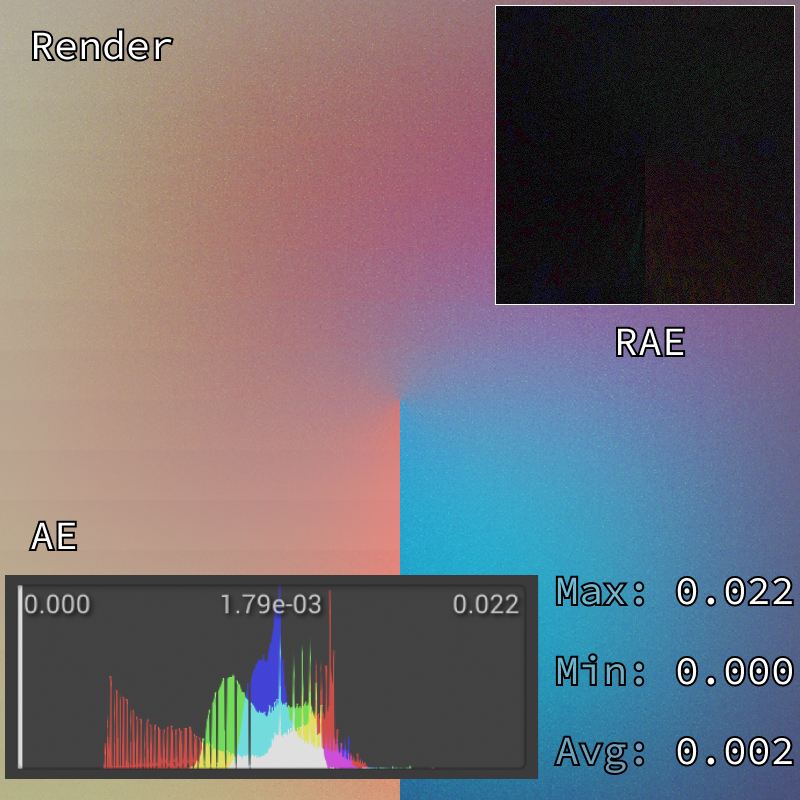

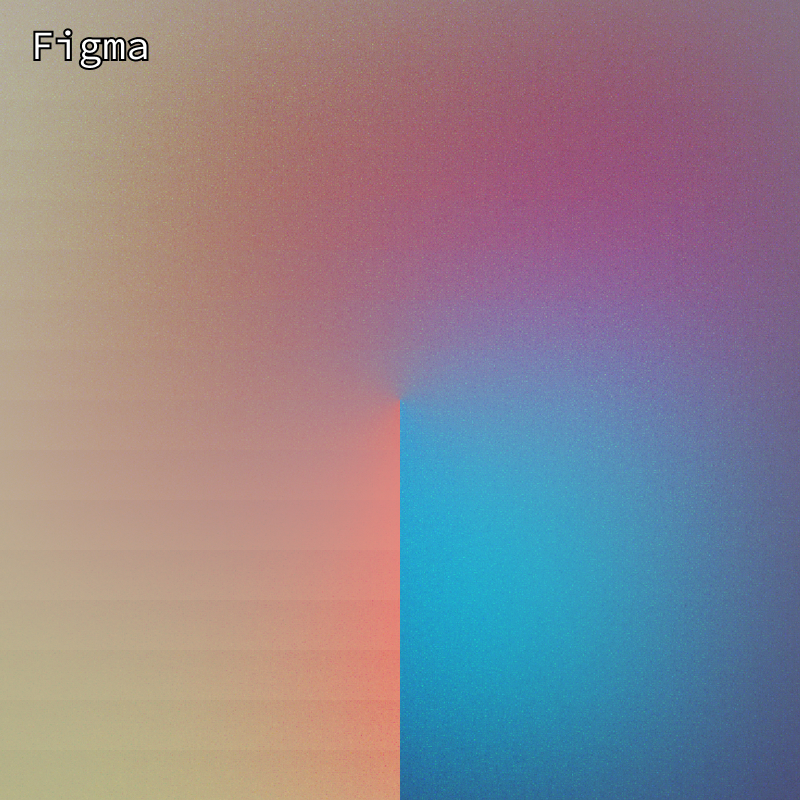

14. Exclusion

Render	Analysis

vec4 blendExclusion(vec4 src, vec4 dst) {
    vec3 c = (dst.rgb + src.rgb) - (2.0 * dst.rgb * src.rgb);
    float a = src.a + (1.0 - src.a) * dst.a;
    return vec4(c, a);
}

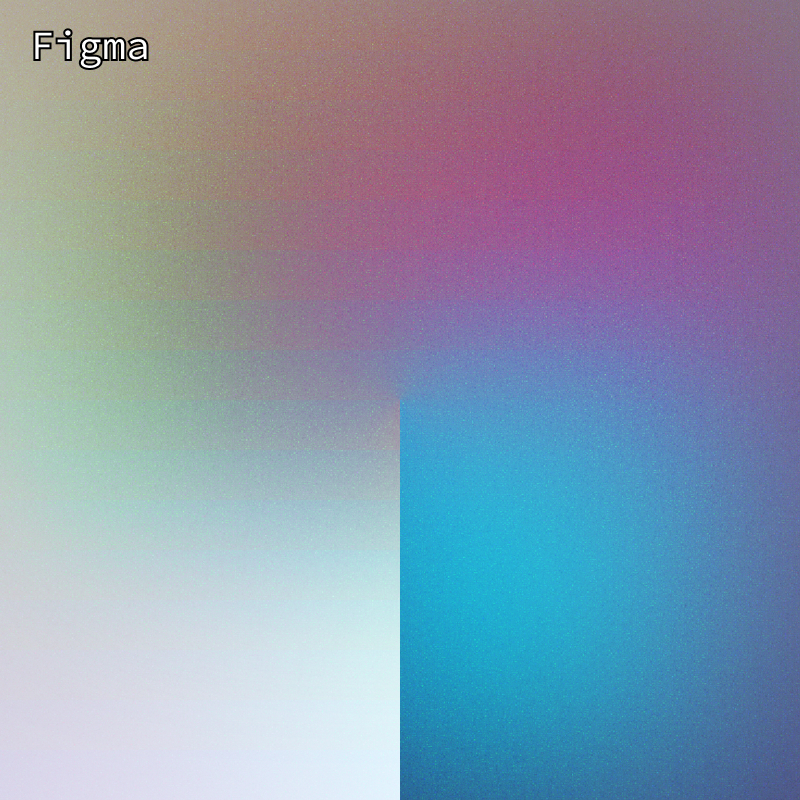

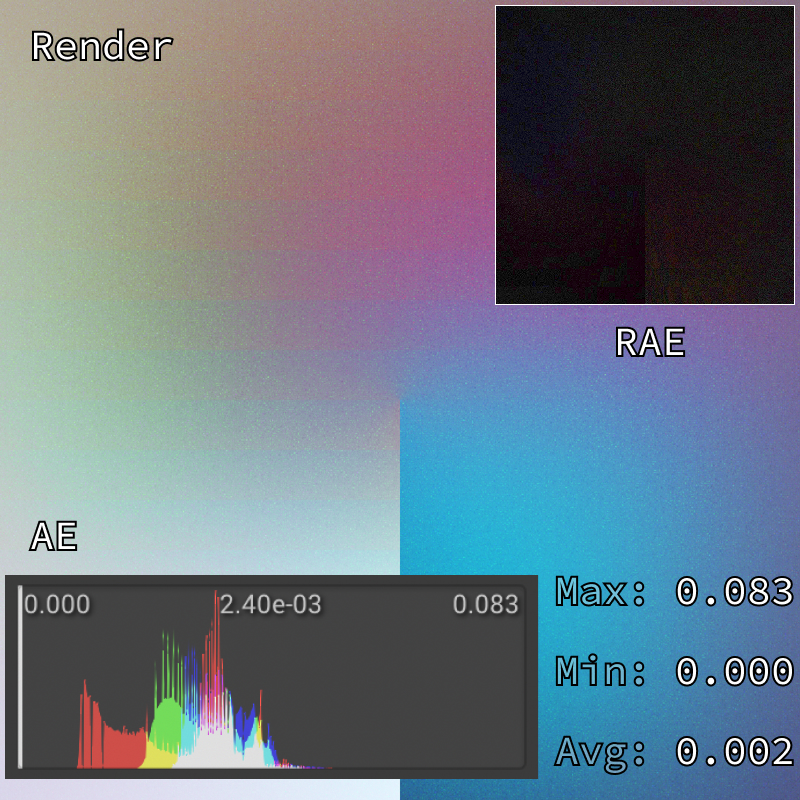

15. Hue

Render	Analysis

float blendColorSaturation(vec3 color) {
  return max(max(color.x, color.y), color.z) -
          min(min(color.x, color.y), color.z);
}

vec4 blendHSLColor(vec2 flipSat, vec4 src, vec4 dst) {
  const float EPSILON = 0.0;
  const float MIN_NORMAL_HALF = 6.10351562e-05;

  float alpha = dst.a * src.a;
  vec3 sda = src.rgb * dst.a;
  vec3 dsa = dst.rgb * src.a;

  vec3 l = bool(flipSat.x) ? dsa : sda;
  vec3 r = bool(flipSat.x) ? sda : dsa;

  if (bool(flipSat.y)) {
    float mn = min(min(l.x, l.y), l.z);
    float mx = max(max(l.x, l.y), l.z);
    l = mx > mn ? ((l - mn) * blendColorSaturation(r)) / (mx - mn) : vec3(0.0);
    r = dsa;
  }

  float lum = dot(vec3(0.3, 0.59, 0.11), r);
  vec3 result = (lum - dot(vec3(0.3, 0.59, 0.11), l)) + l;

  float minComp = min(min(result.x, result.y), result.z);
  float maxComp = max(max(result.x, result.y), result.z);

  if (minComp < 0.0 && lum != minComp) {
    result = lum + (result - lum) * (lum /
            ((lum - minComp + MIN_NORMAL_HALF) + EPSILON));
  }

  if (maxComp > alpha && maxComp != lum) {
    result = lum + ((result - lum) * (alpha - lum)) /
            ((maxComp - lum + MIN_NORMAL_HALF) + EPSILON);
  }

  return vec4(
    ((result + dst.rgb) - dsa + src.rgb) - sda,
    src.a + dst.a - alpha
  );
}

vec4 blendHue(vec4 src, vec4 dst) {
    return blendHSLColor(vec2(0.0, 1.0), src, dst);
}

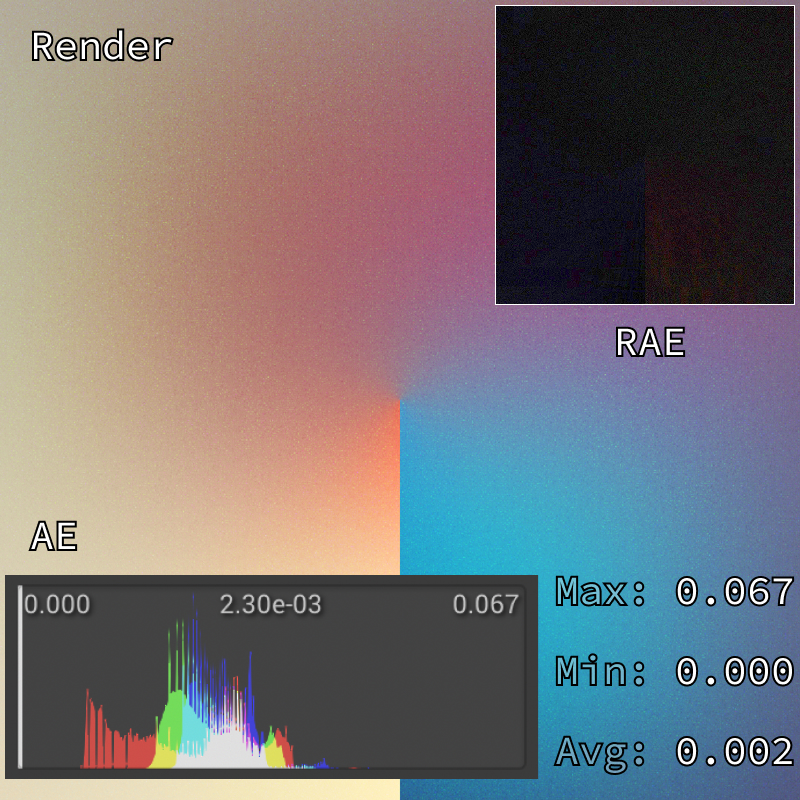

16. Saturation

Render	Analysis

float blendColorSaturation(vec3 color) {
  return max(max(color.x, color.y), color.z) -
          min(min(color.x, color.y), color.z);
}

vec4 blendHSLColor(vec2 flipSat, vec4 src, vec4 dst) {
  const float EPSILON = 0.0;
  const float MIN_NORMAL_HALF = 6.10351562e-05;

  float alpha = dst.a * src.a;
  vec3 sda = src.rgb * dst.a;
  vec3 dsa = dst.rgb * src.a;

  vec3 l = bool(flipSat.x) ? dsa : sda;
  vec3 r = bool(flipSat.x) ? sda : dsa;

  if (bool(flipSat.y)) {
    float mn = min(min(l.x, l.y), l.z);
    float mx = max(max(l.x, l.y), l.z);
    l = mx > mn ? ((l - mn) * blendColorSaturation(r)) / (mx - mn) : vec3(0.0);
    r = dsa;
  }

  float lum = dot(vec3(0.3, 0.59, 0.11), r);
  vec3 result = (lum - dot(vec3(0.3, 0.59, 0.11), l)) + l;

  float minComp = min(min(result.x, result.y), result.z);
  float maxComp = max(max(result.x, result.y), result.z);

  if (minComp < 0.0 && lum != minComp) {
    result = lum + (result - lum) * (lum /
            ((lum - minComp + MIN_NORMAL_HALF) + EPSILON));
  }

  if (maxComp > alpha && maxComp != lum) {
    result = lum + ((result - lum) * (alpha - lum)) /
            ((maxComp - lum + MIN_NORMAL_HALF) + EPSILON);
  }

  return vec4(
    ((result + dst.rgb) - dsa + src.rgb) - sda,
    src.a + dst.a - alpha
  );
}

vec4 blendSaturation(vec4 src, vec4 dst) {
    return blendHSLColor(vec2(1.0), src, dst);
}

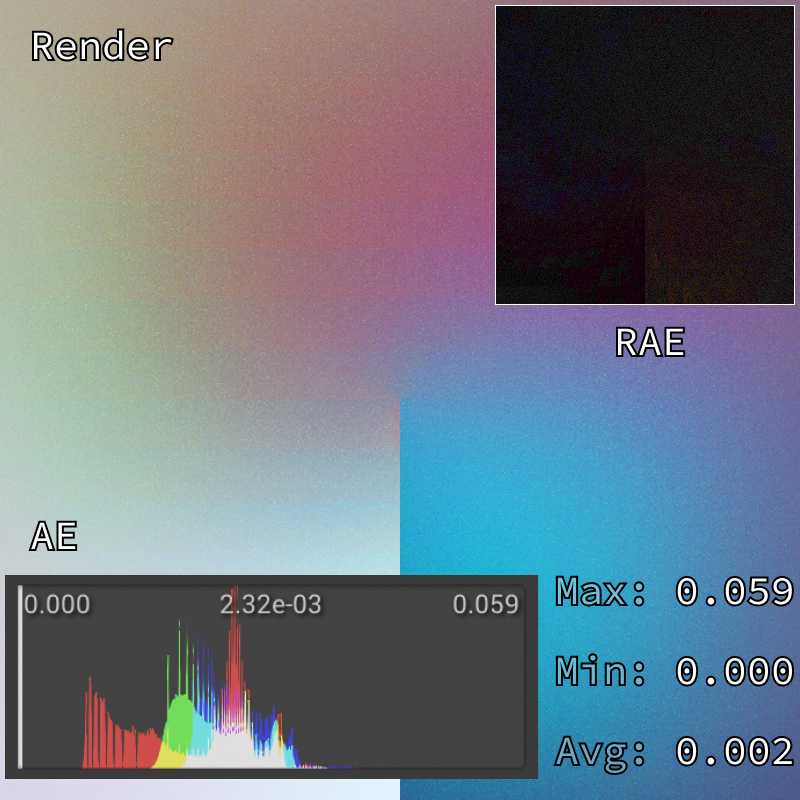

17. Color

Render	Analysis

float blendColorSaturation(vec3 color) {
  return max(max(color.x, color.y), color.z) -
          min(min(color.x, color.y), color.z);
}

vec4 blendHSLColor(vec2 flipSat, vec4 src, vec4 dst) {
  const float EPSILON = 0.0;
  const float MIN_NORMAL_HALF = 6.10351562e-05;

  float alpha = dst.a * src.a;
  vec3 sda = src.rgb * dst.a;
  vec3 dsa = dst.rgb * src.a;

  vec3 l = bool(flipSat.x) ? dsa : sda;
  vec3 r = bool(flipSat.x) ? sda : dsa;

  if (bool(flipSat.y)) {
    float mn = min(min(l.x, l.y), l.z);
    float mx = max(max(l.x, l.y), l.z);
    l = mx > mn ? ((l - mn) * blendColorSaturation(r)) / (mx - mn) : vec3(0.0);
    r = dsa;
  }

  float lum = dot(vec3(0.3, 0.59, 0.11), r);
  vec3 result = (lum - dot(vec3(0.3, 0.59, 0.11), l)) + l;

  float minComp = min(min(result.x, result.y), result.z);
  float maxComp = max(max(result.x, result.y), result.z);

  if (minComp < 0.0 && lum != minComp) {
    result = lum + (result - lum) * (lum /
            ((lum - minComp + MIN_NORMAL_HALF) + EPSILON));
  }

  if (maxComp > alpha && maxComp != lum) {
    result = lum + ((result - lum) * (alpha - lum)) /
            ((maxComp - lum + MIN_NORMAL_HALF) + EPSILON);
  }

  return vec4(
    ((result + dst.rgb) - dsa + src.rgb) - sda,
    src.a + dst.a - alpha
  );
}

vec4 blendColor(vec4 src, vec4 dst) {
    return blendHSLColor(vec2(0.0), src, dst);
}

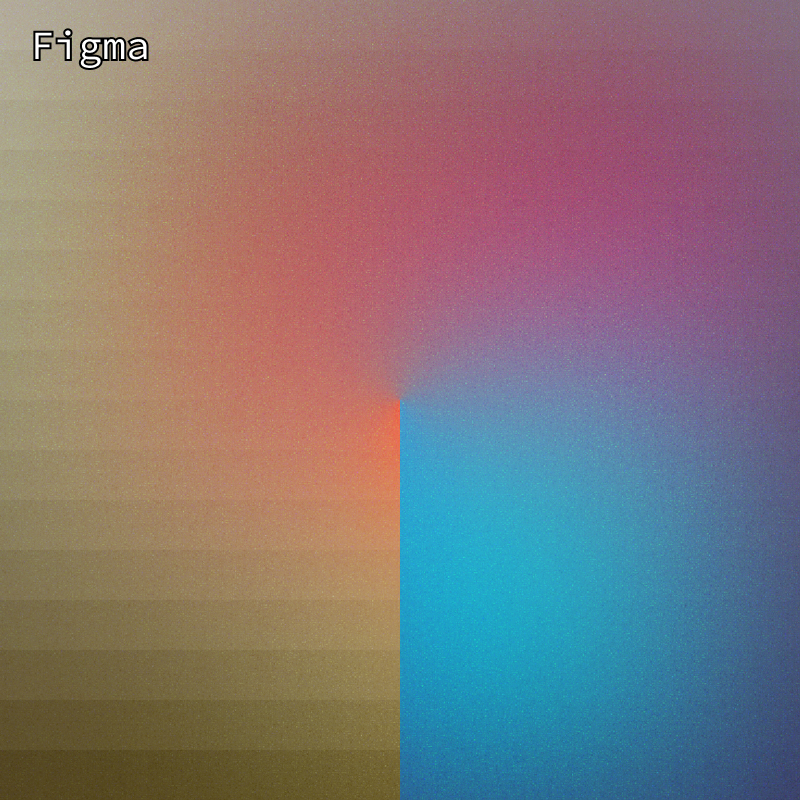

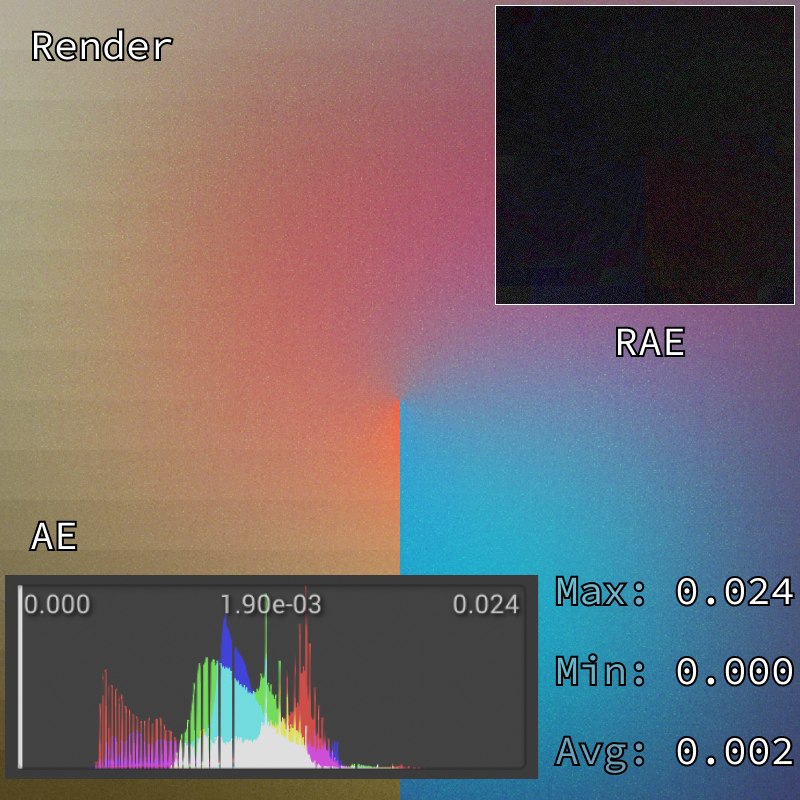

18. Luminosity

Render	Analysis

float blendColorSaturation(vec3 color) {
  return max(max(color.x, color.y), color.z) -
          min(min(color.x, color.y), color.z);
}

vec4 blendHSLColor(vec2 flipSat, vec4 src, vec4 dst) {
  const float EPSILON = 0.0;
  const float MIN_NORMAL_HALF = 6.10351562e-05;

  float alpha = dst.a * src.a;
  vec3 sda = src.rgb * dst.a;
  vec3 dsa = dst.rgb * src.a;

  vec3 l = bool(flipSat.x) ? dsa : sda;
  vec3 r = bool(flipSat.x) ? sda : dsa;

  if (bool(flipSat.y)) {
    float mn = min(min(l.x, l.y), l.z);
    float mx = max(max(l.x, l.y), l.z);
    l = mx > mn ? ((l - mn) * blendColorSaturation(r)) / (mx - mn) : vec3(0.0);
    r = dsa;
  }

  float lum = dot(vec3(0.3, 0.59, 0.11), r);
  vec3 result = (lum - dot(vec3(0.3, 0.59, 0.11), l)) + l;

  float minComp = min(min(result.x, result.y), result.z);
  float maxComp = max(max(result.x, result.y), result.z);

  if (minComp < 0.0 && lum != minComp) {
    result = lum + (result - lum) * (lum /
            ((lum - minComp + MIN_NORMAL_HALF) + EPSILON));
  }

  if (maxComp > alpha && maxComp != lum) {
    result = lum + ((result - lum) * (alpha - lum)) /
            ((maxComp - lum + MIN_NORMAL_HALF) + EPSILON);
  }

  return vec4(
    ((result + dst.rgb) - dsa + src.rgb) - sda,
    src.a + dst.a - alpha
  );
}

vec4 blendLuminance(vec4 src, vec4 dst) {
    return blendHSLColor(vec2(1.0, 0.0), src, dst);
}

Figma 混合终极指南 GLSL

The Ultimate Guide to Figma Blending Modes in GLSL

混合模式公式

Blending Equations

Shader及验证

Shader and Verification

1. Normal

2. Darken

3. Multiply

4. Plus Darker

5. Color Burn

6. Lighten

7. Screen

8. Plus Lighter

9. Color Dodge

10. Overlay

11. Soft Light

12. Hard Light

13. Difference

14. Exclusion

15. Hue

16. Saturation

17. Color

18. Luminosity
